Condutividade Elétrica Professor Luiz Antônio Righi UFSM / MEE – Aula 05.

Apresentação em tema: "Condutividade Elétrica Professor Luiz Antônio Righi UFSM / MEE – Aula 05."— Transcrição da apresentação:

1 Condutividade Elétrica Professor Luiz Antônio Righi UFSM / MEE – Aula 05

2 Grandezas ‘gerais’ Posição, velocidade e aceleração Força Trabalho ou energia – energia cinética – energia potencial

3 Grandezas elétricas Carga elétrica Lei de Coulomb Campo eletrostático Energia eletrostática Potencial eletrostático Potencial elétrico Corrente elétrica

4 Campo elétrico Definição de tensão elétrica Importância Tipos de campos elétricos –Eletrostático –Induzido –Dissipativo (perda Joule)

5 Densidade de corrente elétrica Definição Importância Tipos de densidades de corrente – corrente de condução – corrente de polarização – corrente de magnetização – corrente de deslocamento ou dispersão

6 Resistência e condutância Resistência elétrica Condutância elétrica Potência elétrica Associações série e paralelo Medição de tensão elétrica Medição de corrente elétrica

7 Condutividade elétrica Facilidade de passagem da corrente elétrica por um material É a propriedade mais importante dos MEE A unidade S.I. é Siemens / metro [S/m]

8 Velocidade de deriva Velocidade média dos elétrons livres de um material Inversamente proporcional à densidade de elétrons livres no material

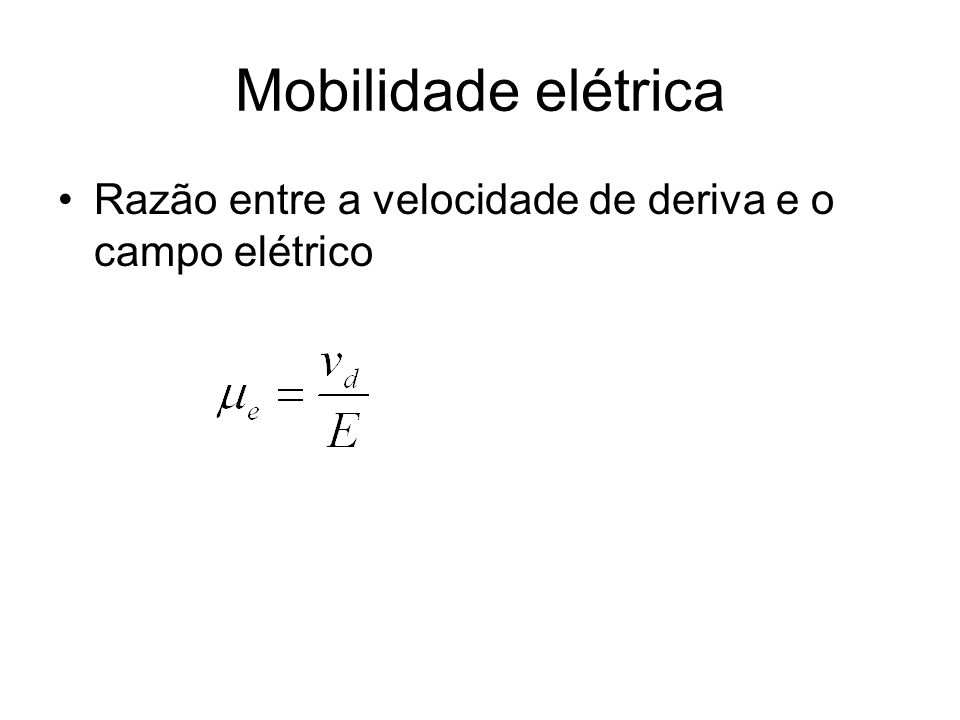

9 Mobilidade elétrica Razão entre a velocidade de deriva e o campo elétrico

10 Determinação da condutividade Resistor de quatro terminais –Limpar os terminais do condutor –Estanhar dois fios para medição de tensão Dimensões do condutor: –Comprimento:......... metros –Seção:......... metros quadrados...... AWG Fonte de tensão/corrente contínua Medição de V =...... V e I =...... A

11 Metodologia (produção em série): 1.Retirar esmalte nos terminais do condutor 2.Diâmetro do condutor (sem esmalte) 3.Bitola e corrente máxima do condutor 4.Estanhar os fios para quatro terminais 5.Medir o comprimento do fio 6.Fonte de tensão CC em aberto 7.Fonte de corrente CC em curto 8.Ligação do amperímetro e voltímetro 9.Uma leitura do amperímetro e voltímetro 10.Final da fila para outro ponto de V e I

12 Fonte CC Dois ajustes (onde estabiliza): –Tensão ajustável – Corrente ajustável A (fonte de corrente) V I B (fonte de tensão)

13 Voltímetro CC Marca: FLUKE Modelo: 87 iii Número:......... Incerteza:........... Resolução:...........

14 Amperímetro CC Marca: FLUKE Modelo: 87 iii Número:......... Incerteza:........... Resolução:...........

15 Questões e resultados Repetir o experimento, alterando a corrente elétrica e/ou a tensão na fonte Fazer um gráfico da densidade de corrente x campo elétrico no material Analisar e comentar os resultados Qual é o material da amostra, conforme a sua condutividade elétrica?
