1 Oscilações elétricas livres e não-amortecidas Autora: Isabelle Tarride Traduzido e adaptado para a Casa das Ciências por Diana Barbosa e Manuel Silva Pinto em janeiro de 2012

2 Dipolo LC tempo Tensão u C Intensidade i Oscilações elétricas livres e não-amortecidas

3 O condensador está carregado – O interruptor está aberto i = 0 Sentido convencional u C = E q = Q = C  E q = Q- q = -Q __________ Estado inicial t uCiuCi

4 t uCiuCi Fecha-se o interruptor u C > 0 ; u C decresce de E para 0 uCuC q > 0 ; q decresce de Q para 0 q- q __________ O condensador começa a descarregar-se I < 0 ; i passa lentamente de 0 a -I max i

5 t uCiuCi i u C = 0 uCuC q = 0 O condensador está completamente descarregado Uma corrente de intensidade I max circula no sentido indicado i = - I max Neste instante q = 0-q = 0

6 t uCiuCi i u C < 0 ; u C passa de 0 a - E - u C q < 0 ; q passa de 0 a - Q q- q + _ O condensador começa a recarregar-se no outro sentido i < 0 ; i passa lentamente de - I max a 0 _ _ _ _

7 t uCiuCi u C = -E - u C = -E q = -Q O condensador é recarregado em sentido inverso O circuito está fechado – Não circula mais corrente i = 0 Neste instante __________ q = -Q-q = Q

8 t uCiuCi u C passa de -E a 0 - u C q passa de -Q a 0 q- q O condensador começa a descarregar-se de novo i passa lentamente de 0 a I max i __________

9 t uCiuCi i u C = 0 uCuC q = 0 O condensador está completamente descarregado Uma corrente I max circula no sentido indicado I = I max Neste instante q = 0-q = 0

10 t uCiuCi i u C > 0 ; u C passa de 0 a E uCuC q > 0 ; q passa de 0 a Q q- q + _ O condensador começa a recarregar-se i > 0 ; i passa lentamente de I max a 0 _ _ _ _

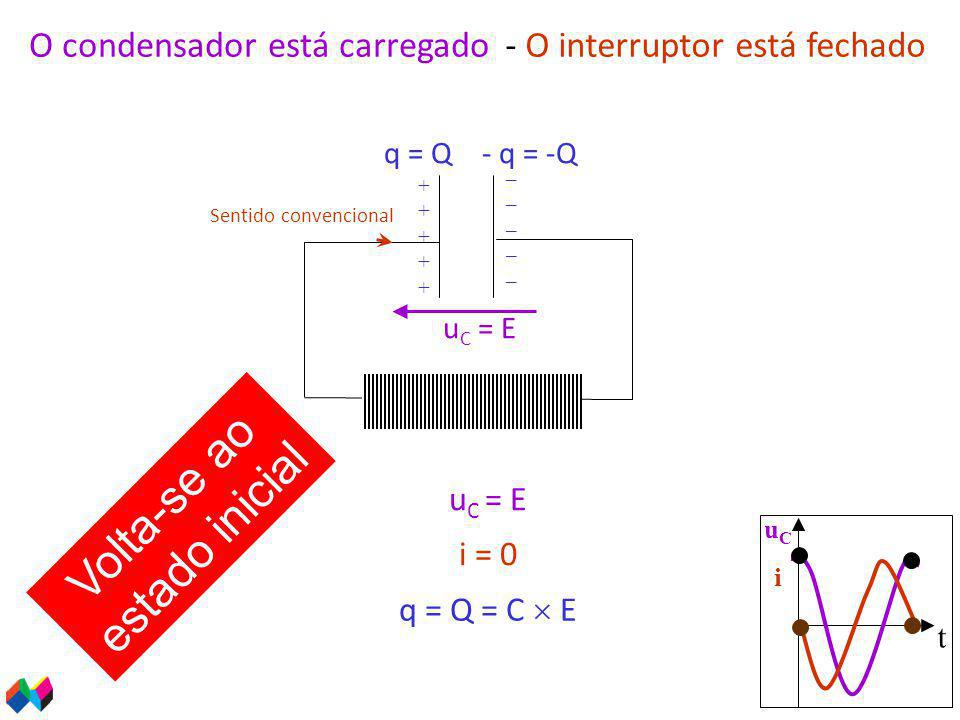

11 O condensador está carregado i = 0 Sentido convencional u C = E q = Q = C  E q = Q- q = -Q __________ Volta-se ao estado inicial t uCiuCi - O interruptor está fechado
