ARRANJO FÍSICO CÉLULAS

Apresentação em tema: "ARRANJO FÍSICO CÉLULAS"— Transcrição da apresentação:

1 ARRANJO FÍSICO CÉLULAS
Projeto de Instalações Prof.Adriana Marotti 05/05/08

2 AF em Células Célula: dois ou mais postos de trabalho distintos localizados proximamente, nos quais um número limitado de peças ou modelos é processado utilizando fluxos lineares. Exemplos células

3 AF em Células Os recursos transformados, entrando na operação,são pré-selecionados (ou pré-selecionam-se a si próprios) para movimentarem-se para uma parte específica da operação (ou célula), na qual todos os recursos transformadores necessários a atender a suas necessidades imediatas de processamento se encontram. É um compromisso entre a flexibilidade do AF por processo e a simplicidade do fluxo do AF por produto

4 Projeto Detalhado de AF Celular
Decisões com relação a: Porte e Natureza das Células Quais recursos alocar em cada célula

5 Porte e Natureza das Células
Natureza: quantidade de recursos diretos (transformam materiais) e indiretos (apoio à operação) alocados em cada célula Qtde de recursos indiretos incluídos Alto Célulade um processo, com recursos indiretos incluídos Ex.Grupo de auditoria em banco, tratamento térmico “Fábrica dentro da Fábrica” Ex.Maternidade em um hospital Qtde de recursos diretos incluídos Baixo Célula “pura” Alto Célula de produção de um produto completo Ex: Montagem de computador Célula de múltiplas máquinas de pequeno porte Ex.: Célula dentro da área de armação de uma montadora Baixo

6 Quais recursos alocar em cada célula?
Célula deve considerar necessidades de produto (fluxo simplificado) e processo (proximidade de operações similares) Utiliza “Técnicas de Agrupamento” Projeto pode ser: Baseado nos produtos Baseado nos processos

7 Projeto Baseado em Produtos
Agrupamento de peças em Famílias de acordo com certos atributos tais como: Similaridade de Geometria/Forma: Famíla A: Famíla B: Similaridade de processo / Função: A B C A C F D E F B D E

8 Projeto baseado em processo
Análise do Fluxo de Produção ou Matriz de Incidência Produtos Recursos Necessários para o processo

9 Projeto baseado em processo
Agrupamento das peças em Famílias e das Máquinas em grupos por meio de algoritmo de diagonalização de matriz Produtos A B C Recursos Necessários para o processo D E

10 Algoritmo ROC Algoritmo ROC (Rank Order Clustering) reorganiza as linhas referentes às Máquinas e as colunas referentes aos produtos de uma Matriz de Incidência para identificar células de manufatura e famílias de produtos, pelo critério de semelhança de processos.

11 Algoritmo ROC 2 Obter ordem no ranking 1 Calcular pontos por linha

12 Algoritmo ROC 3 Mudar posição linhas conf.ranking
4 Calcular pontos por coluna 5 Obter ranking por coluna

13 Algoritmo ROC 6 Mudar posição colunas conf.ranking 7
Recalcular pontos por linha 8 Obter ordem no ranking

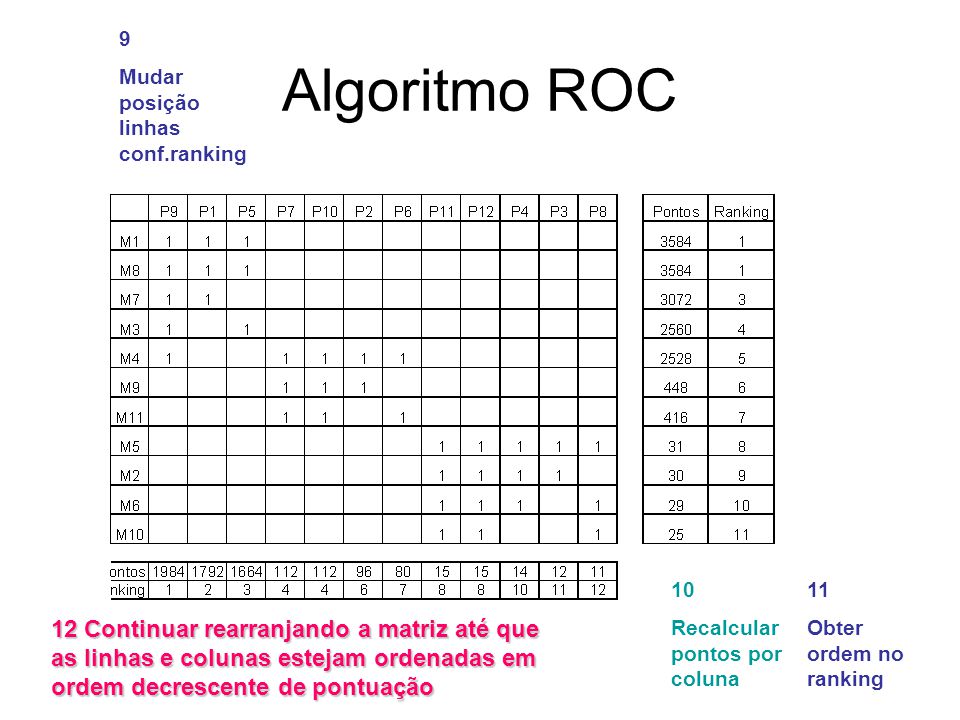

14 9 Mudar posição linhas conf.ranking Algoritmo ROC 10 Recalcular pontos por coluna 11 Obter ordem no ranking 12 Continuar rearranjando a matriz até que as linhas e colunas estejam ordenadas em ordem decrescente de pontuação

15 Algoritmo ROC Célula 1 Célula 2 Célula 3

16 Algoritmo ROC Célula 1 Célula 2 O que fazer com este produto? Célula 3

17 Limitações Algoritmo ROC
Nem sempre é possível alocação “limpa” de todas operações em células No exemplo anterior, pode-se: Comprar outra máquina 4 e colocá-la na célula 1, exclusivamente para o Produto 9. (Solução mais simples, mas cara – dependendo do voulme produzido,investimento necessário pode ser inviável) Remanejar produto 9 para célula 2. (solução mais barata, mas entra em conflito com idéia básica do AF celular – fluxo simplificado) Se há várias peças com este problema, criar uma célula de remanescentes, com as máquinas necessárias – isto é, um AF por processos dentro de um AF por células

18 Alocação Equipamentos na Célula
Como alocar equipamentos dentro de uma célula? Dentro da célula, o AF é por produto (uma linha em U), com disposição dos equipamentos seguindo a ordem de processamento Usar o Balanceamento de Linha, para definir número de operadores necessários, a partir do Tempo de Ciclo

19 Exercício para entregar
Usar o algoritmo ROC para transformar o AF funcional, para células, conforme matriz de incidência abaixo: Quantas células serão formadas, com qual máquinas e quais produtos? O resultado foi “limpo”, ou seja, não há exceções?
