CAMPO ELÉTRICO UNIFORME (C.E.U.)

Apresentação em tema: "CAMPO ELÉTRICO UNIFORME (C.E.U.)"— Transcrição da apresentação:

1 CAMPO ELÉTRICO UNIFORME (C.E.U.)
PROFESSOR: DEMETRIUS LEÃO SÉRIE: 3º ANO DISCIPLINA: FÍSICA 1

2 Voltagem em um Campo Elétrico Uniforme
É fácil mostrar que , num campo uniforme a voltagem é dada por: UAB=E.d τ AB=q.E.d τ AB=q.(VA-VB)=q.U q.E.d=q.U => UAB=E.d A B UAB é a diferença de potencial entre os pontos A e B, em volts + - E é a intensidade do Campo Elétrico ATENÇÃO: d é a distância entre as superfícies equipotenciais, E NÃO É NECESSARIAMENTE A DISTÂNCIA PERCORRIDA PELA CARGA d

3 Campo Elétrico e Superfícies Equipotenciais de uma carga puntiforme
Mas como ficam as superfícies equipotenciais num Campo Elétrico Uniforme (CEU) Campo Elétrico e Superfícies Equipotenciais de uma carga puntiforme CONCLUSÃO: AS SUPERFÍCIES EQUIPOTENCIAIS SÃO SEMPRE PERPENDICULARES ÀS LINHAS DE CAMPO ELÉTRICO

4 IMPOTANTE (2): O POTENCIAL DECAI AO LONGE DAS LINHAS DE CAMPO ELÉTRICO
Enfim! IMPOTANTE (1): FIQUE ATENTO PARA A ORIENTAÇAO DAS LINHAS DE CAMPO ELÉTRICO IMPOTANTE (2): O POTENCIAL DECAI AO LONGE DAS LINHAS DE CAMPO ELÉTRICO

5 EXEMPLO Sendo a intensidade do Campo Elétrico da figura de 20 N/C, calcule a distância entre as superfícies equipotenciais S1 e S2. Exercícios, pág. 424 e 425

6 TRABALHO DO SEGUNDO BIMESTRE – FÍSICA 1
TAREFA: Resolução de uma lista de exercícios – disponível no blog (A Física tá complicada?). BASTA IMPRIMIR E SOLUCIONAR. VALOR: 5,0 Pontos para Física 1. Ou outros 5,0 pontos restantes são referentes à Semana de Arte Poética. ENTREGA: Próxima aula. NÚMERO DE INTEGRANTES: 1

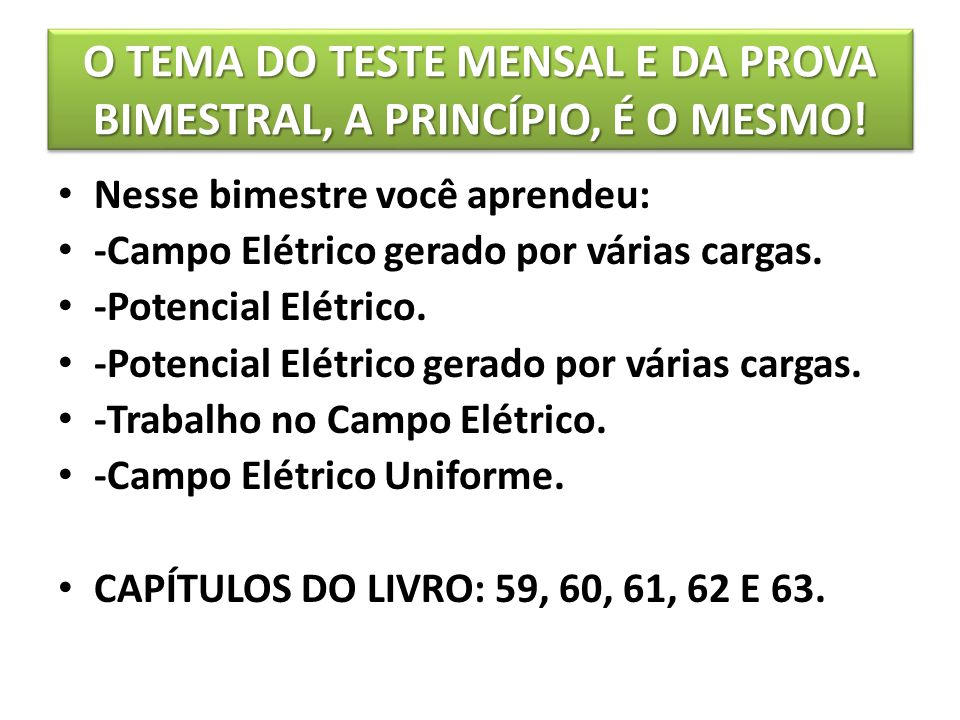

7 O TEMA DO TESTE MENSAL E DA PROVA BIMESTRAL, A PRINCÍPIO, É O MESMO!
Nesse bimestre você aprendeu: -Campo Elétrico gerado por várias cargas. -Potencial Elétrico. -Potencial Elétrico gerado por várias cargas. -Trabalho no Campo Elétrico. -Campo Elétrico Uniforme. CAPÍTULOS DO LIVRO: 59, 60, 61, 62 E 63.

8 BONS ESTUDOS! Até o próximo episódio.
