1 Orientação para Publicação Digital no INPE Normas Editoriais e Estilos de Formatação Yolanda Ribeiro da Silva Souza Vivéca Sant’ Ana Lemos e André Luis Dias Fernandes Memória Científica/SID/GB 2012

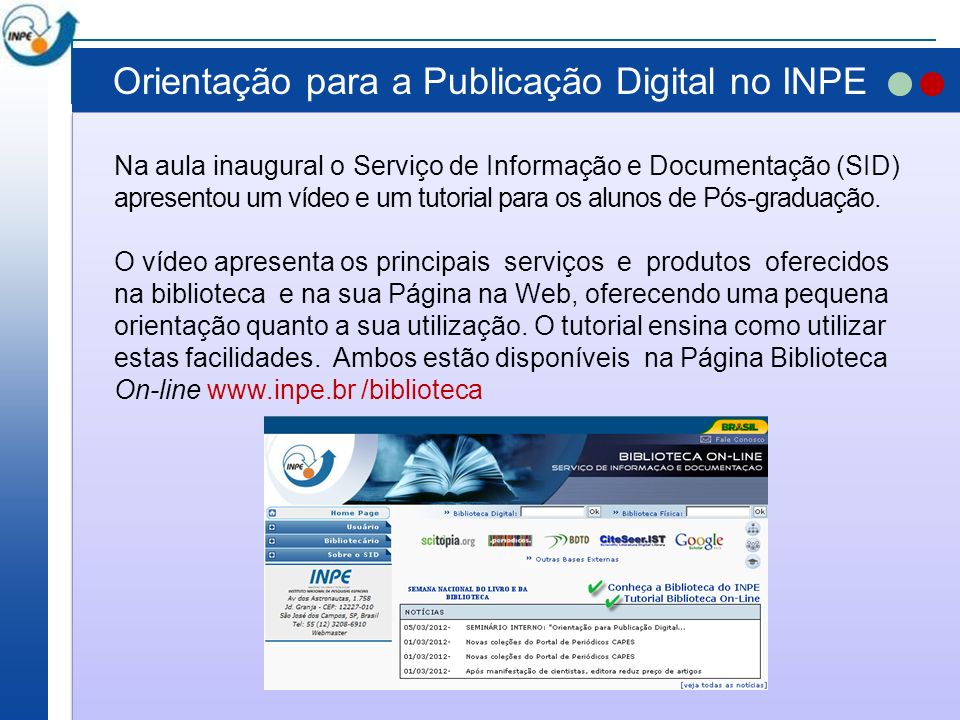

2 Orientação para a Publicação Digital no INPE Na aula inaugural o Serviço de Informação e Documentação (SID) apresentou um vídeo e um tutorial para os alunos de Pós-graduação. O vídeo apresenta os principais serviços e produtos oferecidos na biblioteca e na sua Página na Web, oferecendo uma pequena orientação quanto a sua utilização. O tutorial ensina como utilizar estas facilidades. Ambos estão disponíveis na Página Biblioteca On-line www.inpe.br /biblioteca

3 Orientação para a Publicação Digital no INPE Objetivo Informar sobre as facilidades que SID tem a oferecer para que o autor publique seu trabalho dentro das normas. Atender a portaria nº 13/2006 da CAPES Biblioteca Digital de Teses e Dissertações (BDTD) http://bdtd.ibict.br

4 Facilitando o trabalho da normalização O Manual para elaboração, formatação e submissão de teses, dissertações e outros trabalhos do INPE, está disponível na página Biblioteca On-line: http://www.inpe.br/biblioteca/

5 Formatando uma publicação

6 Facilitando o trabalho de formatação O Serviço de Informação e Documentação (SID) criou os estilos em três editores distintos: MSWord, LibreOffice e Latex. Para o editor MSWord temos a disposição o estilo em MSWord 2007 e MSWord 2010. Estes estilos priorizam as normas da Associação Brasileira de Normas Técnicas (ABNT) e estão de acordo com o que determina o Conselho de Editoração e Preservaçaõ da Memória Intelectual do INPE. Os estilos têm como objetivo orientar na formatação do trabalho e seu uso não é obrigatório. O Serviço de Informação e Documentação (SID) criou os estilos em três editores distintos: MSWord, LibreOffice e Latex. Para o editor MSWord temos a disposição o estilo em MSWord 2007 e MSWord 2010. Estes estilos priorizam as normas da Associação Brasileira de Normas Técnicas (ABNT) e estão de acordo com o que determina o Conselho de Editoração e Preservaçaõ da Memória Intelectual do INPE. Os estilos têm como objetivo orientar na formatação do trabalho e seu uso não é obrigatório.

7 Para selecionar uma das ferramentas de edição devemos considerar (BANON, 2012): a) desempenho frente à dimensão do documento: o editor deve ter bom desempenho para abrir, salvar, manusear e manter a integridade de arquivos grandes, mesmo quando divididos em partes; b) confiabilidade frente a uso diversificado: o editor por ser um programa está sujeito a falhas e quanto mais novo e sofisticado mais chances de falhar; c) conversão do documento para outros formatos: o editor deve ter opções de conversão garantindo assim a preservação digital por longo prazo; d) e a qualidade final de apresentação do documento. Para selecionar uma das ferramentas de edição devemos considerar (BANON, 2012): a) desempenho frente à dimensão do documento: o editor deve ter bom desempenho para abrir, salvar, manusear e manter a integridade de arquivos grandes, mesmo quando divididos em partes; b) confiabilidade frente a uso diversificado: o editor por ser um programa está sujeito a falhas e quanto mais novo e sofisticado mais chances de falhar; c) conversão do documento para outros formatos: o editor deve ter opções de conversão garantindo assim a preservação digital por longo prazo; d) e a qualidade final de apresentação do documento. A escolha do editor

8 Para baixar qualquer um dos estilos entre no portal do SID no endereço: http://www.inpe.br/biblioteca/ e selecione no menu à esquerda da página o item Como Publicar? Para baixar qualquer um dos estilos entre no portal do SID no endereço: http://www.inpe.br/biblioteca/ e selecione no menu à esquerda da página o item Como Publicar? Escolhendo o estilo de formatação

9 Usando o estilo do editor MSWord 2007 O estilo criado pelo SID, com o editor MSWord 2007, denomina-se tdiinpe2007.dotx. Não se deve escrever no estilo. Para utilizá-lo o primeiro passo é abrir um documento novo.docx no MSWord 2007. Usar a ferramenta pincel de estilo, tendo como base os estilos de formatação do modelo. Esta ferramenta permite trazer os estilos de formatação para seu documento. O estilo criado pelo SID, com o editor MSWord 2007, denomina-se tdiinpe2007.dotx. Não se deve escrever no estilo. Para utilizá-lo o primeiro passo é abrir um documento novo.docx no MSWord 2007. Usar a ferramenta pincel de estilo, tendo como base os estilos de formatação do modelo. Esta ferramenta permite trazer os estilos de formatação para seu documento.

10 Usando o estilo do editor MSWord 2010 O estilo criado pelo SID, com o editor MSWord 2010, denomina-se tdiinpe2010.dotx. Abrir o tdiinpe2010.dotx, escrever normalmente, aplicando os estilos disponíveis na caixa de diálogo “Estilos”. Cuidado para não deletar os estilos. O estilo criado pelo SID, com o editor MSWord 2010, denomina-se tdiinpe2010.dotx. Abrir o tdiinpe2010.dotx, escrever normalmente, aplicando os estilos disponíveis na caixa de diálogo “Estilos”. Cuidado para não deletar os estilos.

11 Apostilas de apoio para os estilos MSWord As apostilas podem ser obtidas na página Biblioteca On-line. Digitar no campo de busca, a expressão: “estilo word”. No resultado da busca, para abrir a apostila de interesse, clicar no título. As apostilas podem ser obtidas na página Biblioteca On-line. Digitar no campo de busca, a expressão: “estilo word”. No resultado da busca, para abrir a apostila de interesse, clicar no título.

12 Usando o estilo do editor LibreOffice Writer O estilo criado pelo SID, com o editor LibreOffice Writer, denomina-se tdiinpe.ott. Para utilizar o tdiinpe.ott, salvar como.odt e escrever normalmente, aplicando os estilos que aparecem na caixa de diálogo “Estilos e formatação”. Ao aplicar o estilo não se esquecer de mudar a fonte do título para 12, não itálico, na barra de formatação, quando necessário. O estilo criado pelo SID, com o editor LibreOffice Writer, denomina-se tdiinpe.ott. Para utilizar o tdiinpe.ott, salvar como.odt e escrever normalmente, aplicando os estilos que aparecem na caixa de diálogo “Estilos e formatação”. Ao aplicar o estilo não se esquecer de mudar a fonte do título para 12, não itálico, na barra de formatação, quando necessário.

13 Apostilas de apoio para os estilos MSWord A apostila pode ser obtida na página Biblioteca On-line. Digitar no campo de busca, a expressão “estilo libreoffice”. No resultado da busca, para abrir a apostila, clicar no título. A apostila pode ser obtida na página Biblioteca On-line. Digitar no campo de busca, a expressão “estilo libreoffice”. No resultado da busca, para abrir a apostila, clicar no título.

14 Usando o estilo em LaTeX O LaTeX é um sistema de preparação de documentos definidos por meio de uma linguagem de marcação, que permite criar documentos científicos padronizados e de alta qualidade gráfica, é um software livre. O estilo criado pelo SID, permite gerar vários tipos de documentos tais como livros, relatórios, manuais entre outros, a sua estrutura padrão já está definida para uma tese ou dissertação. O primeiro passo é editar o texto e os comandos necessários utilizando os arquivos.tex do estilo. Textos do MSWord ou do LibreOffice Writer podem ser copiados para estes arquivos. Após a compilação dos arquivos, o texto é gerado no formato Portable Document Format (PDF). O LaTeX é um sistema de preparação de documentos definidos por meio de uma linguagem de marcação, que permite criar documentos científicos padronizados e de alta qualidade gráfica, é um software livre. O estilo criado pelo SID, permite gerar vários tipos de documentos tais como livros, relatórios, manuais entre outros, a sua estrutura padrão já está definida para uma tese ou dissertação. O primeiro passo é editar o texto e os comandos necessários utilizando os arquivos.tex do estilo. Textos do MSWord ou do LibreOffice Writer podem ser copiados para estes arquivos. Após a compilação dos arquivos, o texto é gerado no formato Portable Document Format (PDF).

15 Usando o estilo LaTeX Para publicar qualquer trabalho neste estilo, existem duas opções, ambas acessíveis a partir da página Biblioteca On-line, clicando no menu à esquerda em Usuário>>-Como Publicar?>> - em LaTeX A primeira opção é executar a compilação do LaTeX remotamente, em uma servidora da Biblioteca Digital. Esta opção é indicada apenas quando o usuário dispõe de uma Internet veloz. A segunda opção é executar a compilação do LaTeX localmente. Primeiramente escolher o ambiente para instalação: Windows ou Linux Para publicar qualquer trabalho neste estilo, existem duas opções, ambas acessíveis a partir da página Biblioteca On-line, clicando no menu à esquerda em Usuário>>-Como Publicar?>> - em LaTeX A primeira opção é executar a compilação do LaTeX remotamente, em uma servidora da Biblioteca Digital. Esta opção é indicada apenas quando o usuário dispõe de uma Internet veloz. A segunda opção é executar a compilação do LaTeX localmente. Primeiramente escolher o ambiente para instalação: Windows ou Linux

16 Caso utilize Windows é necessário primeiramente instalar o ambiente LaTeX para Windows, antes de baixar o estilo conforme descrito aqui. Instruções para criar um ambiente LaTeX no Windows As instruções a seguir são para instalar o ambiente LaTeX para Windows e devem ser feitas antes de baixar o estilo. Baixar e instalar os softwres, na ordem citada: a) MiKTEX – MiKTEX É a alma do ambiente LATEX, responsável por compilar os arquivos de entrada em *.tex do LATEX e gerar as saídas no formato DVI, PS ou PDF. Instale a versão 2.8 baixando do endereço: http://miktex.org/2.8/setuphttp://miktex.org/2.8/setup Estando o MikTEX instalado, aproveitar também para configurar o idioma português. No menu Iniciar do Windows/Pasta MiKTEX 2.8 selecionar Settings. Ao abrir a janela, selecionar a aba Languages e marcar a língua portuguesa. Marcar também outros idiomas, se necessários. A hifenização será automaticamente ativada. b) TEXnicCenter – das interfaces para uso do LATEX no Windows (via MiKTEX), o TEXnicCenter é o mais recomendado. Baixá-lo a partir de: http://sourceforge.net/projects/texniccenter/files/TeXnicCenter%20Alpha/TXCSetup_2Alpha 2.exe/download. Executar o instalador. 2.exe/download Para os que vão utilizar imagens eps ou ps, devem ser instalados também os seguintes softwares: a)Ghostscript - Necessário para operações em arquivos tipo PostScript. Execute a instalação deste software seguindo as opções padrões. Baixar o programa a partir de: ttp://sourceforge.net/projects/ghostscript/files/GPL%20Ghostscript/8.64/gs864w32.exe/download e executar sua instalação. Seguir as opções padrão do software. b)Gsview – Permite a visualização de arquivos no formato PostScript PDF no Windows. Baixar a partir de: http://mirror.cs.wisc.edu/pub/mirrors/ghost/ghostgum/gsv49w32.exehttp://mirror.cs.wisc.edu/pub/mirrors/ghost/ghostgum/gsv49w32.exe Na janela Select Language, escolher English. Nas outras janelas, seguir a seleção do software, sem alterar as opções padrões. Recomenda-se evitar este tipo de imagem, porque o arquivo fica muito grande para disponibilizar e baixar da Internet. De preferência para imagens utilize as extensões pdf, png ou jpeg.

17 Instruções resumidas para instalar o Latex e o editor antes de usar o tdiinpe.cls (estilo em LateX do INPE) No Linux o LaTeX (pacote Tetex) já é selecionado para instalação durante o processo de instalação do sistema, bem como os leitores de arquivos ps e pdf. Portanto, não é necessário instalar esses utilitários. Para confirmar se o LaTeX está instalado na maquina Linux, digite no console de comando (janela aberta pelo Linux para digitar comandos): latex O sistema pedirá ao usuário para entrar com o nome do arquivo.tex. Se não acontecer isso, significa que o LaTeX não está instalado. Para instalar, insira o CD de instalação do Linux e abra o gerenciador de pacotes da sua distribuição Linux. No campo de busca do gerenciador, procure pelo pacote chamado TeTex ou procure por LateX e selecione tudo relacionado com Tetex. No Linux os editores devem ser configurados durante a sua instalação. No momento da instalação configurar o ambiente gráfico, que pode ser o KDE ou o Gnome, vai depender da sua distribuição. Se for o KDE então os editores instalados serão o Kwrite ou o Emacs. Se for o Gnome, os editores instalados serão o Gedit ou o Emacs. O tipo de distribuição é que vai determinar os editores, que podem ser diferentes dos citados aqui. Para gerar o pdf usar o console de comando, janela que o Linux abrirá para que sejam digitados os seus comandos. A linha de comando abaixo é para o Linux gerar o arquivo pdf:. /execpub.sh publicação pdf Na verdade quem gera o pdf são as instruções contidas no arquivo execpub.sh. Para mais informações sobre o que contem o comando execpub digite a linha de comando:./execpub Caso utilize Linux, descrevemos aqui algumas informações para quem vai usar este ambiente

18 Usando o estilo LaTeX Após a escolha do ambiente, para baixar o estilo é necessário: a) fazer o download do archive.zip; b) criar uma pasta no seu computador; c) extrair o conteúdo do archive.zip salvando-o nesta pasta Após a escolha do ambiente, para baixar o estilo é necessário: a) fazer o download do archive.zip; b) criar uma pasta no seu computador; c) extrair o conteúdo do archive.zip salvando-o nesta pasta

19 Elementos de uma Publicação A Estrutura de trabalhos acadêmicos (teses, dissertações e outros trabalhos) é composta de três tipos de elementos ABNT- NBR 14724: a) Pré-textuais b) Textuais c) Pós-textuais Atenção às regras de ortografia, sintaxe, regência e concordância. A Estrutura de trabalhos acadêmicos (teses, dissertações e outros trabalhos) é composta de três tipos de elementos ABNT- NBR 14724: a) Pré-textuais b) Textuais c) Pós-textuais Atenção às regras de ortografia, sintaxe, regência e concordância.

20 Elementos pré-textuais (Pré-Texto) Capa Folha de Rosto Ficha Catalográfica (OBRIGATÓRIOS) substituídas pelo SID Folha de Aprovação na publicação Citação ou Epígrafe Dedicatória (OPCIONAIS) Agradecimentos Resumo na Língua Vernácula Resumo na Língua Estrangeira (Abstract) (OBRIGATÓRIOS) (ABNT 6028) Lista de Figuras (OBRIGATÓRIA SE HOUVER MAIS DE 2 FIGURAS) Lista de Tabelas (OBRIGATÓRIA SE HOUVER MAIS DE 2 TABELAS) Lista de Abreviaturas e Siglas Lista de Símbolos (OPCIONAIS) SUMÁRIO (OBRIGATÓRIO) Capa Folha de Rosto Ficha Catalográfica (OBRIGATÓRIOS) substituídas pelo SID Folha de Aprovação na publicação Citação ou Epígrafe Dedicatória (OPCIONAIS) Agradecimentos Resumo na Língua Vernácula Resumo na Língua Estrangeira (Abstract) (OBRIGATÓRIOS) (ABNT 6028) Lista de Figuras (OBRIGATÓRIA SE HOUVER MAIS DE 2 FIGURAS) Lista de Tabelas (OBRIGATÓRIA SE HOUVER MAIS DE 2 TABELAS) Lista de Abreviaturas e Siglas Lista de Símbolos (OPCIONAIS) SUMÁRIO (OBRIGATÓRIO)

21 Elementos pré-textuais e os estilos Para os editores MSWord e LibreOffice Writer confeccionar o sumário, e as listas eletrônicas depois de aplicar todos os estilos. O LaTeX já faz automaticamente estas listas. Para os editores MSWord e LibreOffice Writer confeccionar o sumário, e as listas eletrônicas depois de aplicar todos os estilos. O LaTeX já faz automaticamente estas listas.

22 Pré-texto numeração das páginas - letras romanas Nesta figura é mostrada a disposição das páginas do pré-texto. A contagem se inicia na folha de rosto e a paginação em algarismos romanos se inicia na ficha catalográfica e termina no sumário, que é o último elemento do pré-texto. Todos os itens devem iniciar-se em página ímpar.

23 Introdução - Primeira parte textual do trabalho, onde devem constar a delimitação do assunto tratado, objetivos ou hipóteses da pesquisa e outros elementos para situar o tema ABNT – NBR 14724. Desenvolvimento - Parte central e principal do texto, que contém a exposição ordenada e pormenorizada do assunto. Divide-se em seções e subseções que variam em função da abordagem do tema e do método. Conclusão - Parte final do texto, na qual se apresentam as conclusões correspondentes aos objetivos ou hipóteses. Introdução - Primeira parte textual do trabalho, onde devem constar a delimitação do assunto tratado, objetivos ou hipóteses da pesquisa e outros elementos para situar o tema ABNT – NBR 14724. Desenvolvimento - Parte central e principal do texto, que contém a exposição ordenada e pormenorizada do assunto. Divide-se em seções e subseções que variam em função da abordagem do tema e do método. Conclusão - Parte final do texto, na qual se apresentam as conclusões correspondentes aos objetivos ou hipóteses. Elementos Textuais

24 Elementos do desenvolvimento do texto Citações Notas de rodapé Figuras e Tabelas Equações e fórmulas Abreviaturas e siglas Símbolos Unidades de medida Numerais Estes elementos estão detalhados no manual de normas da Instituição. Citações Notas de rodapé Figuras e Tabelas Equações e fórmulas Abreviaturas e siglas Símbolos Unidades de medida Numerais Estes elementos estão detalhados no manual de normas da Instituição. Desenvolvimento do texto

25 Citações Menção no texto de uma informação extraída de outra fonte – NBR 10520 (ABNT, 2002). A indicação das citações no texto pode ser feita por dois sistemas de chamada: a) autor-data b) numérico Observação: a menção do autor consultado é obrigatória

26 Citações No sistema autor-data a fonte é indicada pelo sobrenome do autor ou de cada entidade responsável, seguido do ano da publicação. Quando a citação faz parte da sentença, somente a inicial do autor é maiúscula e o ano é escrito entre parênteses. Ex.: S egundo Authier-Reiriz (1982), a ironia seria assim uma forma implícita de heterogeneidade mostrada. Quando o autor não faz parte da sentença, isto é, a citação está entre parênteses, todas as letras são escritas em maiúsculas. Ex.: A ironia seria assim uma forma implícita de heterogeineidade mostrada (AUTHIER-REIRIZ,1982). No sistema autor-data a fonte é indicada pelo sobrenome do autor ou de cada entidade responsável, seguido do ano da publicação. Quando a citação faz parte da sentença, somente a inicial do autor é maiúscula e o ano é escrito entre parênteses. Ex.: S egundo Authier-Reiriz (1982), a ironia seria assim uma forma implícita de heterogeneidade mostrada. Quando o autor não faz parte da sentença, isto é, a citação está entre parênteses, todas as letras são escritas em maiúsculas. Ex.: A ironia seria assim uma forma implícita de heterogeineidade mostrada (AUTHIER-REIRIZ,1982).

27 Citações No sistema numérico a fonte é indicada por uma numeração única e consecutiva, em algarismos arábicos. Indicar a numeração entre parênteses ou em expoente. Exemplos: “Para resolver a dificuldade, formulada [...].” (1) “Para resolver a dificuldade, formulada [...].” 1 Este sistema não deve ser escolhido quando há notas de rodapé, pois elas também são escritas em expoente. Para os estilos criados pelo SID, foi adotado o sistema autor-data, que é tradicionalmente utilizado na Instituição, contudo o autor pode optar pelo numérico. No sistema numérico a fonte é indicada por uma numeração única e consecutiva, em algarismos arábicos. Indicar a numeração entre parênteses ou em expoente. Exemplos: “Para resolver a dificuldade, formulada [...].” (1) “Para resolver a dificuldade, formulada [...].” 1 Este sistema não deve ser escolhido quando há notas de rodapé, pois elas também são escritas em expoente. Para os estilos criados pelo SID, foi adotado o sistema autor-data, que é tradicionalmente utilizado na Instituição, contudo o autor pode optar pelo numérico.

28 Tipos de Citação: citação direta A citação direta é uma transcrição textual de parte da obra do autor consultado. Com até três linhas, ela deve ser escrita entre aspas duplas, dentro da sentença. A indicação do número da página é obrigatória. Exemplo: “A capacidade do homem de produzir símbolos deve ser o ponto de partida da estética”(BARBOSA, 1984, p. 81). A citação direta é uma transcrição textual de parte da obra do autor consultado. Com até três linhas, ela deve ser escrita entre aspas duplas, dentro da sentença. A indicação do número da página é obrigatória. Exemplo: “A capacidade do homem de produzir símbolos deve ser o ponto de partida da estética”(BARBOSA, 1984, p. 81).

29 Tipos de Citação: citação direta Com mais de três linhas, deve ser destacada com recuo de 4 cm da margem esquerda, com letra menor do que a do texto e sem aspas. Exemplo: Com mais de três linhas, deve ser destacada com recuo de 4 cm da margem esquerda, com letra menor do que a do texto e sem aspas. Exemplo: A teleconferência permite ao indivíduo participar de um encontro nacional ou regional sem a neces- sidade de deixar seu local de origem. Tipos comuns de teleconferência incluem o uso da televisão, telefone e computador. Através de áudio-conferência, utilizando a companhia local de telefone, um sinal de áudio pode ser emitido em um salão de qualquer dimensão (NICHOLS, 1993, p. 181). 4cm

30 Tipos de Citação: citação indireta A citação indireta é o texto baseado na obra(s) do(s) autor(es) consultado(s). A indicação da página é opcional. Exemplo: Merrian e Caffarella (1991) observam que a localização de recursos tem um papel crucial no processo de aprendizagem autodirigida. A citação indireta é o texto baseado na obra(s) do(s) autor(es) consultado(s). A indicação da página é opcional. Exemplo: Merrian e Caffarella (1991) observam que a localização de recursos tem um papel crucial no processo de aprendizagem autodirigida.

31 Observações importantes Quando precisar interromper ou omitir partes na transcrição do texto, usar o sinal de […] para Qualquer tipo de citação. Recomenda-se evitar citação de citação, a não ser nos casos em que o autor não tem como consultar o documento original. Atenção! Toda citação deve ser registrada na lista de referências bibliográficas no final do trabalho. Quando precisar interromper ou omitir partes na transcrição do texto, usar o sinal de […] para Qualquer tipo de citação. Recomenda-se evitar citação de citação, a não ser nos casos em que o autor não tem como consultar o documento original. Atenção! Toda citação deve ser registrada na lista de referências bibliográficas no final do trabalho.

32 Citações no LaTex As citações no LaTeX são construídas por comandos de citação seguidos do label (rótulo). Após a compilação, o LaTeX gera a citação no texto. Ex.: Outra referência indicada \cite{rocha2005}. Disponível na Biblioteca Digital do INPE. Outra referência indicada (ROCHA et al, 2005). Disponível na Biblioteca Digital do INPE. Existem vários comandos de citação. Comando de citação Comando de citação Resultado Label sempre entre chaves Label sempre entre chaves

33 Figuras e Tabelas Figuras e tabelas, quando identificadas no texto, são numeradas sequencialmente em algarismos arábicos dentro das partes e seções precedidos dos títulos (Figura 1.1) Na formatação de um título de figura ou tabela com mais de uma linha, justifica-se a primeira e alinham-se as demais à primeira palavra desse título ou centraliza-se tudo. Figuras e tabelas, quando identificadas no texto, são numeradas sequencialmente em algarismos arábicos dentro das partes e seções precedidos dos títulos (Figura 1.1) Na formatação de um título de figura ou tabela com mais de uma linha, justifica-se a primeira e alinham-se as demais à primeira palavra desse título ou centraliza-se tudo.

34 Títulos de Figuras (recomendados) Figura 1.1 - Movimento realocar tarefa. Fonte: Adaptada de Mauri (2003, p. 17). Figura 1.2 - Exemplo de figura com mais de uma linha, justifica-se a primeira e alinham-se as demais à primeira letra deste título. Fonte: Ao indicar a fonte, se o texto for longo e ocupar mais de uma linha, o LATEX automaticamente alinha o texto.

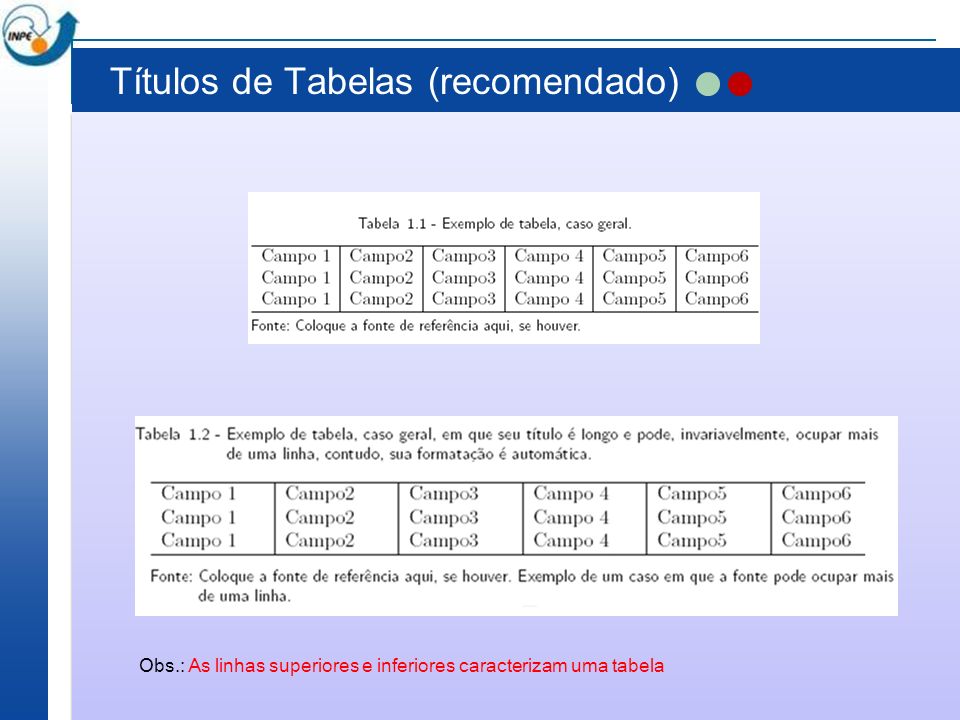

35 Títulos de Tabelas (recomendado) Obs.: As linhas superiores e inferiores caracterizam uma tabela

36 Figuras e Tabelas A primeira letra das palavras tabela e figura, sempre em maiúscula, quando forem identificadas no texto. Devem ser centralizadas na página e colocadas bem próximas à citação. Não cortar parágrafo com figura ou tabela. A formatação da fonte da figura acompanha a formatação do título da figura, para tabela a fonte deve ficar alinhada à esquerda na base. A primeira letra das palavras tabela e figura, sempre em maiúscula, quando forem identificadas no texto. Devem ser centralizadas na página e colocadas bem próximas à citação. Não cortar parágrafo com figura ou tabela. A formatação da fonte da figura acompanha a formatação do título da figura, para tabela a fonte deve ficar alinhada à esquerda na base.

37 Figuras e Tabelas A figura ou a tabela podem ocupar toda página, até mesmo continuar em outras. Neste caso deve-se indicar Continua na interrupção, Continuação no prossegui- mento e Conclusão no término. Figura 2.1 - Como indicar figuras e tabelas longas.

38 Figuras e Tabelas Para a disponibilização eletrônica as figuras devem ter resolução mais baixa possível levando em consideração a visibilidade. A apresentação de tabelas seguem as normas de apresentação tabular do IBGE (1993). Para a disponibilização eletrônica as figuras devem ter resolução mais baixa possível levando em consideração a visibilidade. A apresentação de tabelas seguem as normas de apresentação tabular do IBGE (1993).

39 Figuras e Tabelas no LaTeX No LaTeX existe uma série de comandos para dispor as figuras e tabelas no texto, inclusive para forçar a localização e não cortar um parágrafo.

40 Equações e Fórmulas As equações e fórmulas podem iniciar-se no sexto espaço ou ser centralizadas. Quando a equação e a fórmula forem identificadas no texto, devem ser escritas com a inicial maiúscula. As equações e fórmulas podem iniciar-se no sexto espaço ou ser centralizadas. Quando a equação e a fórmula forem identificadas no texto, devem ser escritas com a inicial maiúscula.

41 Informações importantes Exemplos de editores de equações: MathCast Permite construir uma coleção de equações e exportá- las para o Word. A grande vantagem desse editor é a facilidade para escrever as equações. http:// mathcast.sourceforge.net/home.html Equation Magic Lite Bom para quem usa o LaTEX e precisa fazer equações de grande complexidade, pois é possível ver a equação antes de colar no LaTEX. http://micropress-inc.com/eqmlite.htm Exemplos de editores de equações: MathCast Permite construir uma coleção de equações e exportá- las para o Word. A grande vantagem desse editor é a facilidade para escrever as equações. http:// mathcast.sourceforge.net/home.html Equation Magic Lite Bom para quem usa o LaTEX e precisa fazer equações de grande complexidade, pois é possível ver a equação antes de colar no LaTEX. http://micropress-inc.com/eqmlite.htm

42 Elementos pós-textuais Referências Bibliográficas Glossário Apêndice Anexo Índice Contracapa Segundo a norma ABNT 6023: A Referência Bibliográfica é um elemento obrigatório. O Glossário, o Apêndice, o Anexo e o Índice são elementos opcionais. A Contracapa é obrigatória. Referências Bibliográficas Glossário Apêndice Anexo Índice Contracapa Segundo a norma ABNT 6023: A Referência Bibliográfica é um elemento obrigatório. O Glossário, o Apêndice, o Anexo e o Índice são elementos opcionais. A Contracapa é obrigatória. Pós-textuais

43 Referências Bibliográficas Segundo a norma Referências Bibliográficas são um conjunto padronizado de elementos descritivos, retirados de um documento, que permite sua identificação. Elementos de uma referência: a) essenciais, são os indispensáveis à identificação do documento tais como: autor, título, local, editor e ano; b) complementares, informações que, acrescentadas aos elementos essenciais, permitem melhor caracterizar os documentos tais como: edição, número de páginas, ISBN; Anotar a referência completa após a consulta do documento, para facilitar a construção do banco de referências ou lista de referências. Segundo a norma Referências Bibliográficas são um conjunto padronizado de elementos descritivos, retirados de um documento, que permite sua identificação. Elementos de uma referência: a) essenciais, são os indispensáveis à identificação do documento tais como: autor, título, local, editor e ano; b) complementares, informações que, acrescentadas aos elementos essenciais, permitem melhor caracterizar os documentos tais como: edição, número de páginas, ISBN; Anotar a referência completa após a consulta do documento, para facilitar a construção do banco de referências ou lista de referências.

44 Referências Bibliográficas As referências bibliográficas são alinhadas à margem esquerda, escritas em espaço simples e separadas entre si por espaço duplo. Adotar para os títulos das publicações um único destaque tipográfico em todas as referências que pode ser: negrito, itálico ou sublinhado. Recomenda-se escrever os títulos por extenso. Nos casos de periódicos que estejam com títulos abreviados, se optar por abreviar, escrever tal qual no periódico. Separar os nomes dos autores por ponto e vírgula, quando forem três ou mais autores colocar todos eles, ou escrever o nome do primeiro seguido da expressão latina et al. As referências bibliográficas são alinhadas à margem esquerda, escritas em espaço simples e separadas entre si por espaço duplo. Adotar para os títulos das publicações um único destaque tipográfico em todas as referências que pode ser: negrito, itálico ou sublinhado. Recomenda-se escrever os títulos por extenso. Nos casos de periódicos que estejam com títulos abreviados, se optar por abreviar, escrever tal qual no periódico. Separar os nomes dos autores por ponto e vírgula, quando forem três ou mais autores colocar todos eles, ou escrever o nome do primeiro seguido da expressão latina et al.

45 Referências Bibliográficas No sistema autor-data as referências devem ser colocadas em ordem alfabética, no sistema numérico em ordem numérica. Ao tirar referências da Internet é indispensável utilizar: Disponível em e ou Available on: Acessado em e ou Access On: ddmmaaaa Consultar no Manual do INPE os exemplos de referências bibliográficas e as abreviaturas dos meses do ano de acordo com o idioma que escolheu para escrever o trabalho. As referências de trabalhos da produção do INPE estão prontas na página da Biblioteca, na busca Biblioteca Digital e as do material do Acervo, na busca Biblioteca Física. No sistema autor-data as referências devem ser colocadas em ordem alfabética, no sistema numérico em ordem numérica. Ao tirar referências da Internet é indispensável utilizar: Disponível em e ou Available on: Acessado em e ou Access On: ddmmaaaa Consultar no Manual do INPE os exemplos de referências bibliográficas e as abreviaturas dos meses do ano de acordo com o idioma que escolheu para escrever o trabalho. As referências de trabalhos da produção do INPE estão prontas na página da Biblioteca, na busca Biblioteca Digital e as do material do Acervo, na busca Biblioteca Física.

46 Referências Bibliográficas Para auxiliar na elaboração de uma bibliografia no MSWord ou LibreOffice/ BrOffice, existem softwares proprietários tais como o EndNote, ProCite, JabRef entre outros, que inserem a citação no texto ou criam as referências bibliográficas de acordo com formatos e estilos das mais variadas publicações. O MSWord 2007 possui um gerenciador de referências só que ele não vem com as normas ABNT. Este gerenciador fica na aba Referências. Para inserir os estilos da ABNT no banco de estilos de referências do MSWord 2007 entre no endereço e baixe os estilos ABNT: http://bibword.codeplex.com/releases/view/27212 http://bibword.codeplex.com/releases/view/27212 Depois copie para o local em que o MSWord 2007 armazena seus estilos. na maioria das máquinas com o Windows, o local é: %program files%\Microsoft Office\Office12\Bibliography\Style %arquivo de programas%\Microsoft Office\Office12\Bibliography\Style Para auxiliar na elaboração de uma bibliografia no MSWord ou LibreOffice/ BrOffice, existem softwares proprietários tais como o EndNote, ProCite, JabRef entre outros, que inserem a citação no texto ou criam as referências bibliográficas de acordo com formatos e estilos das mais variadas publicações. O MSWord 2007 possui um gerenciador de referências só que ele não vem com as normas ABNT. Este gerenciador fica na aba Referências. Para inserir os estilos da ABNT no banco de estilos de referências do MSWord 2007 entre no endereço e baixe os estilos ABNT: http://bibword.codeplex.com/releases/view/27212 http://bibword.codeplex.com/releases/view/27212 Depois copie para o local em que o MSWord 2007 armazena seus estilos. na maioria das máquinas com o Windows, o local é: %program files%\Microsoft Office\Office12\Bibliography\Style %arquivo de programas%\Microsoft Office\Office12\Bibliography\Style

47 Referências Bibliográficas no LaTeX As referências no LaTeX, devem ficar no arquivo.bib este arquivo foi criado utilizando uma macro do grupo ABNTeX. O grupo ABNTeX é uma comunidade virtual que criou algumas macros para LaTeX que automatizam ao máximo a formatação de monografias de acordo com as normas ABNT. As referências no LaTeX, devem ficar no arquivo.bib este arquivo foi criado utilizando uma macro do grupo ABNTeX. O grupo ABNTeX é uma comunidade virtual que criou algumas macros para LaTeX que automatizam ao máximo a formatação de monografias de acordo com as normas ABNT.

48 @INPROCEEDINGS{rocha2005, author = {Elizabeth Rocha and Maria Feitosa Barros and Rafael Silva Cruz and Carla Bernadete Madureira}, title = {Uso de modelos digitais de eleva{\c{c}}{\~a}o de imagens de Radar para extra{\c{c}}{\~a}o de fei{\c{c}}{\~o}es topogr{\'a}ficas{-}um estudo de caso Maci{\c{c}}o da Tijuca, vertente Ba{\'i}a da Guanabara}, booktitle = {Anais...}, year = {2005}, pages = {4469--4472}, publisher = {{INPE}}, address = {S{\~a}o Jos{\'e} dos Campos}, conference-name = {Simp{\'o}sio Brasileiro de Sensoriamento Remoto}, conference-location = {Goi{\^a}nia}, conference-number = {12}, conference-year = {2005}, isbn = {85-17-00018-8} url = {http://urlib.net/ltid.inpe.br/sbsr/2004/11.20.11.59}, urlacessdate = {8 abr. 2010}, } @INPROCEEDINGS{rocha2005, author = {Elizabeth Rocha and Maria Feitosa Barros and Rafael Silva Cruz and Carla Bernadete Madureira}, title = {Uso de modelos digitais de eleva{\c{c}}{\~a}o de imagens de Radar para extra{\c{c}}{\~a}o de fei{\c{c}}{\~o}es topogr{\'a}ficas{-}um estudo de caso Maci{\c{c}}o da Tijuca, vertente Ba{\'i}a da Guanabara}, booktitle = {Anais...}, year = {2005}, pages = {4469--4472}, publisher = {{INPE}}, address = {S{\~a}o Jos{\'e} dos Campos}, conference-name = {Simp{\'o}sio Brasileiro de Sensoriamento Remoto}, conference-location = {Goi{\^a}nia}, conference-number = {12}, conference-year = {2005}, isbn = {85-17-00018-8} url = {http://urlib.net/ltid.inpe.br/sbsr/2004/11.20.11.59}, urlacessdate = {8 abr. 2010}, } Referências Bibliográficas no LaTeX REFERÊNCIA NO LATEX REFERÊNCIA NO LATEX

49 Referências Bibliográficas no LaTeX ROCHA, E. M. F.; BARROS, R. S.; CRUZ, C. B. M. Uso de modelos digitais de elevação de imagens de Radar para extração de feições topográficas - um estudo de caso Maciço da Tijuca, vertente Baía da Guanabara.In: SIMPÓSIO BRASILEIRO DE SENSORIAMENTO REMOTO, 12. (SBSR), 2005, Goiânia. Anais... São José dos Campos: INPE, 2005. p. 4469-4472. CD-ROM ISBN: 85-17-00018-8. Disponível em:. Acesso em: 08 abr. 2010 RESULTADO

50 Recomendações para o estilo LaTeX No diretório raiz do estilo ficam os arquivos tex na pasta docs, as figuras na pasta figuras, e as referências na pasta bib. Recomendamos que o trabalho de preferência contenha figuras no formato png, jpg ou pdf. Figuras no formato eps aumentam o tamanho do arquivo. O arquivo symbolsA-4 contém informações de como utilizar símbolos, letras gregas, etc. Este arquivo encontra-se no diretório raiz do estilo. No Anexo C do estilo incluimos vários exemplos de tipos de referências em LaTeX, inclusive as que são mencionadas no item referências, do Manual de Normas do INPE. No diretório raiz do estilo ficam os arquivos tex na pasta docs, as figuras na pasta figuras, e as referências na pasta bib. Recomendamos que o trabalho de preferência contenha figuras no formato png, jpg ou pdf. Figuras no formato eps aumentam o tamanho do arquivo. O arquivo symbolsA-4 contém informações de como utilizar símbolos, letras gregas, etc. Este arquivo encontra-se no diretório raiz do estilo. No Anexo C do estilo incluimos vários exemplos de tipos de referências em LaTeX, inclusive as que são mencionadas no item referências, do Manual de Normas do INPE.

51 Informações importantes sobre os estilos As teses e dissertações podem ser publicadas em português ou em inglês segundo o artigo 38 do regimento do SPG. O estilo em LaTeX já está preparado para publicar em inglês, no arquivo publicacao.tex é informado o que deve ser alterado para publicar neste idioma. Ao publicar em inglês verifique as informações contidas no pré-texto (parte inicial de uma monografia) dos estilos em MSWord e LibreOffice Writer. O estilo atual em LibreOffice Writer ainda não permite colocar dois tipos de algarismos no trabalho para fazer a paginação: romanos no pré-texto e arábicos no desenvolvimento. As teses e dissertações podem ser publicadas em português ou em inglês segundo o artigo 38 do regimento do SPG. O estilo em LaTeX já está preparado para publicar em inglês, no arquivo publicacao.tex é informado o que deve ser alterado para publicar neste idioma. Ao publicar em inglês verifique as informações contidas no pré-texto (parte inicial de uma monografia) dos estilos em MSWord e LibreOffice Writer. O estilo atual em LibreOffice Writer ainda não permite colocar dois tipos de algarismos no trabalho para fazer a paginação: romanos no pré-texto e arábicos no desenvolvimento.

52 Submissão de Trabalhos Primeira submissão - 30 dias antes da defesa, em MSWord zipado ou PDF, na Biblioteca Digital, pelo próprio autor, por meio de um formulário on-line, num processo chamado de autoarquivamento em: www.inpe.br/biblioteca Devolução do trabalho revisado ao autor antes da defesa Segunda submissão - após a implementação da formatação e sugestões da Banca. Primeira submissão - 30 dias antes da defesa, em MSWord zipado ou PDF, na Biblioteca Digital, pelo próprio autor, por meio de um formulário on-line, num processo chamado de autoarquivamento em: www.inpe.br/biblioteca Devolução do trabalho revisado ao autor antes da defesa Segunda submissão - após a implementação da formatação e sugestões da Banca.
