1 Terceira aula de complemento de mecflu 26/08/2008

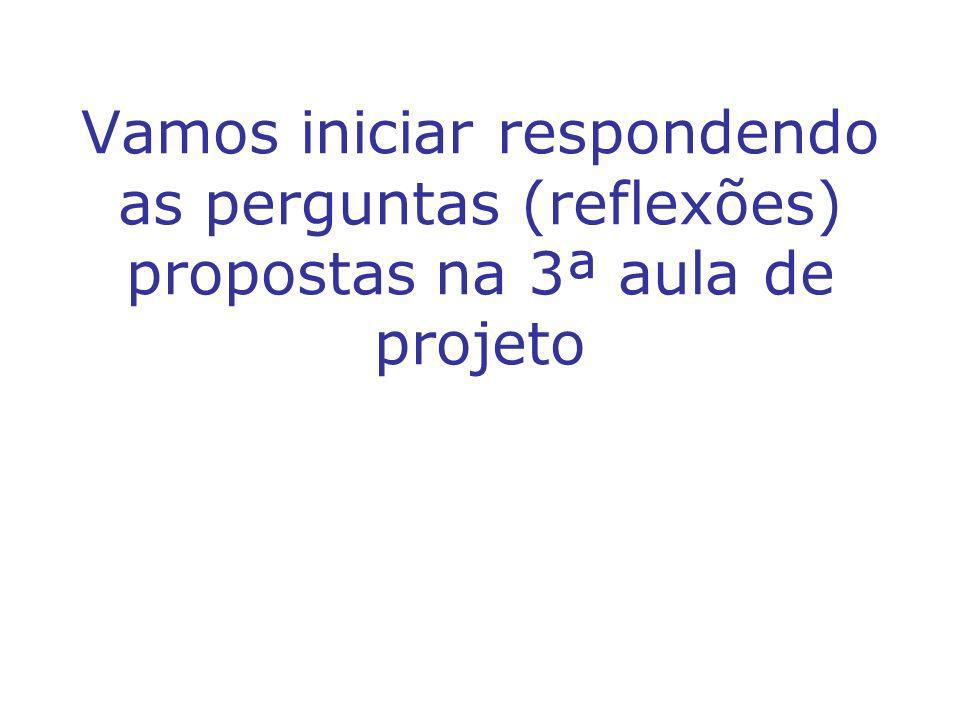

2 Vamos iniciar respondendo as perguntas (reflexões) propostas na 3ª aula de projeto

3 P1 – O que cada ordenada da CCI representa? A ordenada representa a carga que o fluido necessita (H S ) para percorrer a instalação considerada com uma vazão Q

4 Observações importantes em relação a equação para o cálculo de H S : 1.existe uma parcela que não depende da vazão e é denominada de carga estática (H est ) 2.existe a parcela que depende da Q

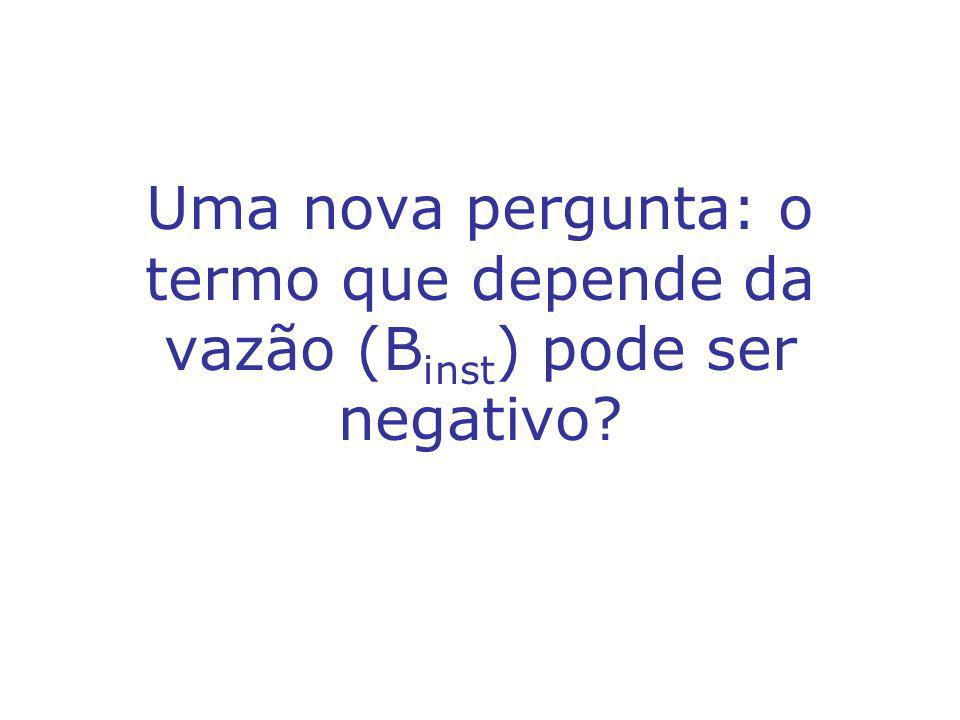

5 Uma nova pergunta: o termo que depende da vazão (B inst ) pode ser negativo?

6 B inst sempre positivo, já que ele depende das cargas cinéticas e das perdas e ambas só podem ser positivas.

7 Observando a resposta da P1, pode-se escrever a equação genérica da CCI:

8 Considerando a equação genérica da CCI, pergunta- se: qual a condição para a instalação operar sem bomba e qual seria a expressão para o cálculo da vazão em queda livre?

9 Respostas: a condição para se ter o escoamento sem bomba (em queda livre) é a carga estática ser negativa e a vazão em queda livre pode ser calculada pela expressão a seguir:

10 P2 - O que a diferença de ordenadas da vazão do ponto de trabalho e da vazão nula representa? Origina a parcela que depende da vazão, ou seja, a referida parcela calculada para a vazão do ponto de trabalho.

11 P3 - O que a diferença mostrada a seguir representa? Quem a origina? Origina a diferença entre as parcela que dependem da vazão, ou seja, a referida parcela calculada para uma vazão desejada – a parcela calculada para a vazão máxima. A diferença é originada por um fechamento parcial de uma válvula controladora de vazão.

12 Atividade 3 – valor 0,5 Considerando os dados do exercício da atividade 2, pede-se calcular o comprimento equivalente da válvula globo para se obter a vazão de 17,5 m³/h.
