Professor Fabio Teixeira. R1R1 R2R2 Lente de Borda Fina.

Apresentação em tema: "Professor Fabio Teixeira. R1R1 R2R2 Lente de Borda Fina."— Transcrição da apresentação:

1 Professor Fabio Teixeira

2 R1R1 R2R2 Lente de Borda Fina

3 Professor Fabio Teixeira R1R1 R2R2 Lente de Borda Grossa

4 Professor Fabio Teixeira Borda Fina Borda Grossa côncavo

5 Professor Fabio Teixeira Elementos das Lentes Esféricas Centro de óptico (O) ou vértice: Cruzamento do eixo principal com a lente. Ponto Anti-principal (A). Foco (F): Distância focal, definida pelo ponto médio entre A e O. Eixo Principal AFOFA

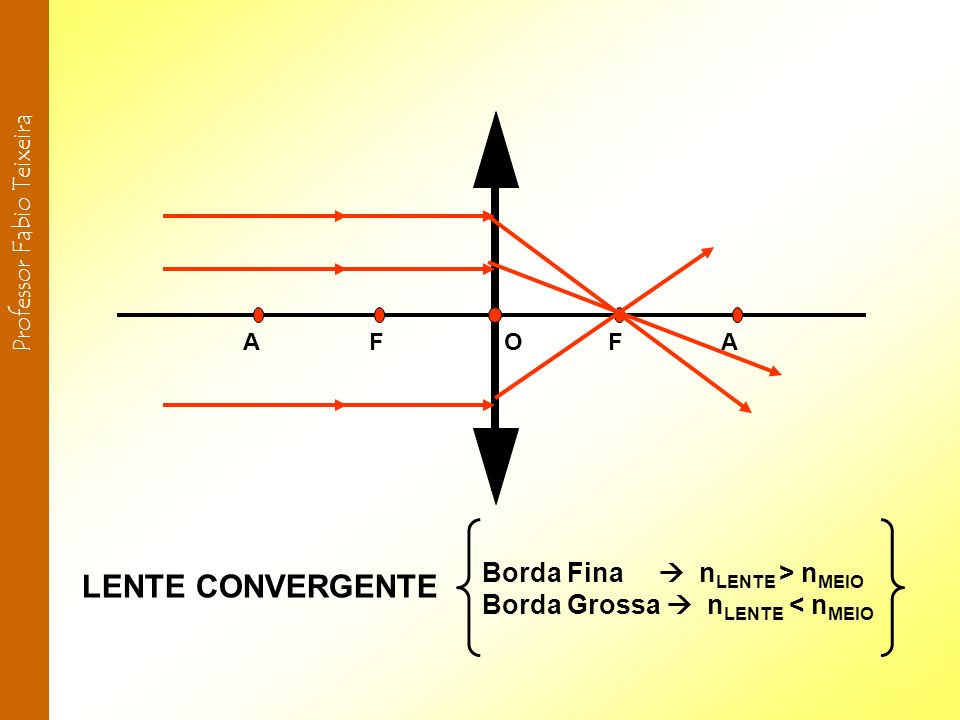

6 Professor Fabio Teixeira AFO FA LENTE CONVERGENTE Borda Fina  n LENTE > n MEIO Borda Grossa  n LENTE < n MEIO

7 Professor Fabio Teixeira

8 AFOFA LENTE DIVERGENTE Borda Grossa  n LENTE > n MEIO Borda Fina  n LENTE < n MEIO

9 Professor Fabio Teixeira

10 Raios Notáveis AFO FA

11 Professor Fabio Teixeira Raios Notáveis AFO FA

12 Professor Fabio Teixeira Formação de Imagens AFOFA Imagem: Real, Invertida e Menor Máquina Fotográfica, Olho.

13 Professor Fabio Teixeira Formação de Imagens AFOFA Imagem: Real, Invertida e Igual Copiadora (XEROX)

14 Professor Fabio Teixeira Formação de Imagens AFOFA Imagem: Real, Invertida e Maior Cinema, Projetor de Slide.

15 Professor Fabio Teixeira Formação de Imagens AFOFA Imagem Imprópria

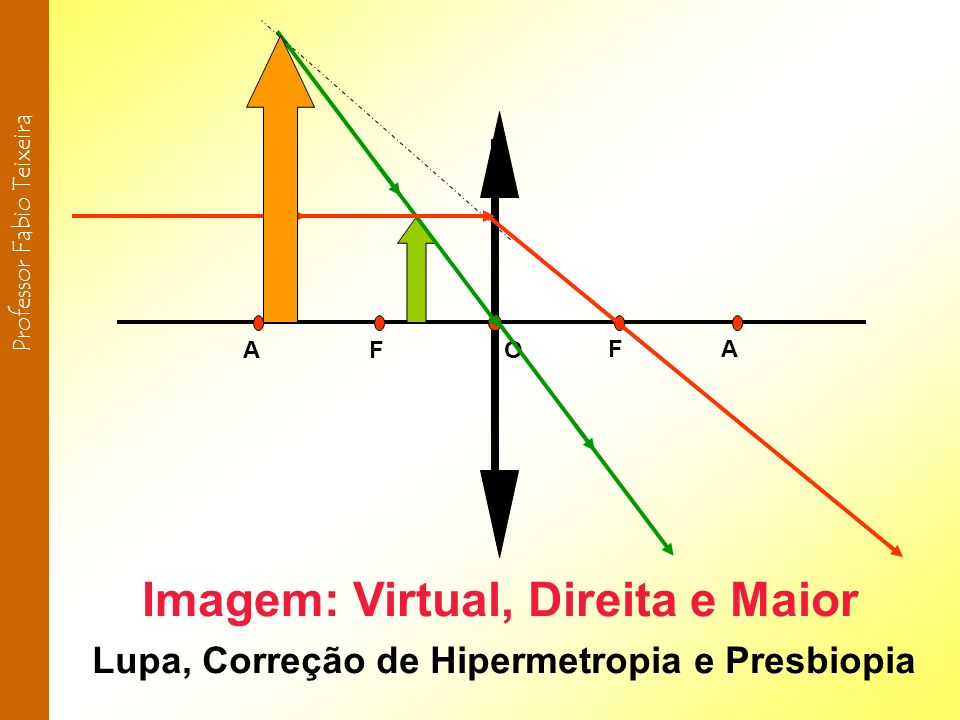

16 Professor Fabio Teixeira AFOFA Imagem: Virtual, Direita e Maior Lupa, Correção de Hipermetropia e Presbiopia

17 Professor Fabio Teixeira Formação de Imagens AFO FA Imagem: Virtual, Direita e Menor Correção de Miopia.

18 Professor Fabio Teixeira AFO FA Estudo Analítico o i p p’ Equação de Gauss: Aumento Linear:

19 Professor Fabio Teixeira p = posição do objeto (distância deste até a lente). p’ = posição da imagem. p’>0  Imagem Real p’<0  Imagem Virtual o = altura do objeto. i = altura da imagem. i > 0  Imagem Direita. i < 0  Imagem Invertida. f = Foco (distância focal) f > 0  Lente Convergente. f < 0  Lente Divergente.

20 Professor Fabio Teixeira Vergência (V) Também chamada de Convergência ou Grau da lente. Medido em metro (m) V  Medida em m -1 ou di (dioptria). Popularmente chamada de “grau”. Equação de Halley (Fabricantes de Lentes). R1R1 R2R2 R>0  Face convexa R<0  Face côncava V>0  Lente convergente V<0  Lente Divergente

21 Professor Fabio Teixeira Hipermetropia e Presbiopia
