Apresentação em tema: "Receção e Transmissão a 40Gb/s Mestrado Integrado em Engenharia Eletrotécnica e Computadores Dissertação - 2011/2012 Maio 2012 Carla Filipa Martins de."— Transcrição da apresentação:

1 Receção e Transmissão a 40Gb/s Mestrado Integrado em Engenharia Eletrotécnica e Computadores Dissertação /2012 Maio 2012 Carla Filipa Martins de Macedo

2 Esquema geral do DuoBinário 2

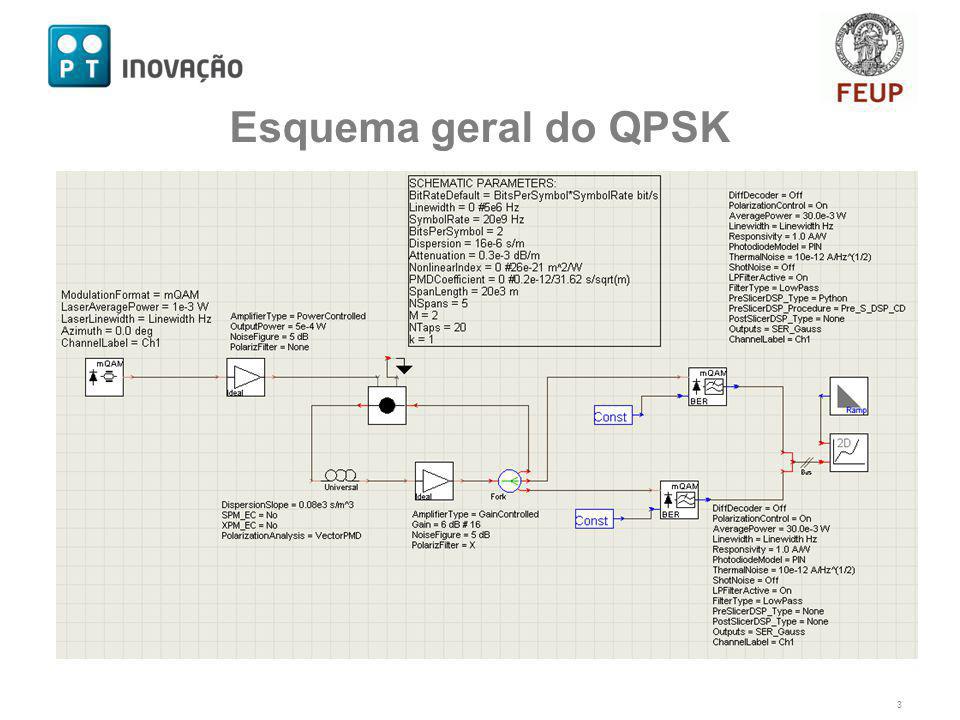

3 Esquema geral do QPSK 3

4 Esquema geral do DP-QPSK Sistema DP-QPSK 4

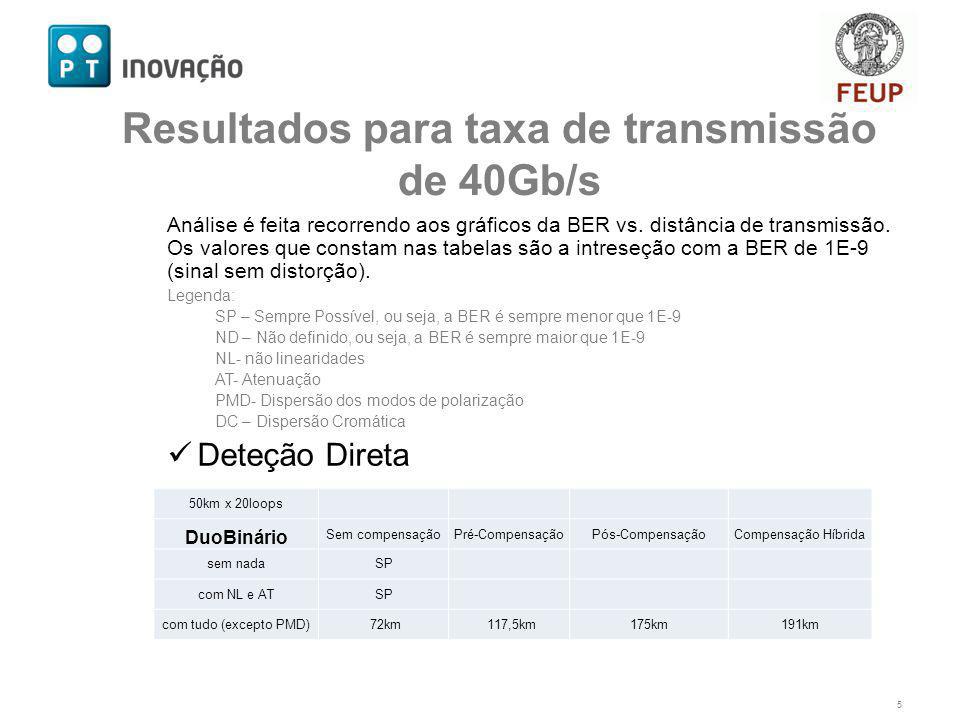

5 Análise é feita recorrendo aos gráficos da BER vs. distância de transmissão. Os valores que constam nas tabelas são a intreseção com a BER de 1E-9 (sinal sem distorção). Legenda: SP – Sempre Possível, ou seja, a BER é sempre menor que 1E-9 ND – Não definido, ou seja, a BER é sempre maior que 1E-9 NL- não linearidades AT- Atenuação PMD- Dispersão dos modos de polarização DC – Dispersão Cromática Deteção Direta 5 50km x 20loops DuoBinário Sem compensaçãoPré-CompensaçãoPós-CompensaçãoCompensação Híbrida sem nadaSP com NL e ATSP com tudo (excepto PMD) 72km 117,5km175km191km Resultados para taxa de transmissão de 40Gb/s

6 Deteção Coerente 6 50km x 20loopssem linewidthcom linewidth QPSK sem DSPcom DSPDSP com correção de fase (sem DSP)com DSP sem nada633km -619km - com NL (AT=20E-6)622km 615km- com DC e AT ND60,8kmND30km 9,9km12,3km 8,1km10km com tudo9,9km12,3km 8,1km10km 50km x 20loopssem linewidthcom linewidth DP-QPSK sem DSPcom DSPDSP com correção de fase (sem DSP)com DSP sem nada 630,2km - 606,8km - com NL (AT=20E-6)581km 340km- com DC e AT39km48,6km 28,5km32,4km com PMD e AT 147,7km161km126km137km com tudo 39km189,6km 29km147,3km 20km x 5loops 5km x 5loops Resultados para taxa de transmissão de 40Gb/s 5km x 5loops 20km x 10loops

7 Próximas simulações Repetir simulações anteriores para 112Gb/s Simulações para obter EVM vs. distância de transmissão 7
