DIMENSIONAMENTO E CONSTRUÇÃO DE TERRAÇOS
Everlon Cacio Gasparetto Matheus Schneider Fernando Fontanela Fernando Dagios Tiago K.

TERRAÇOS É cada uma das estruturas físicas resultadas da movimentação de terra. É formado por um canal coletor, de onde a terra foi retirada, e um camalhão ou dique construído com a terra movimentada, formando um obstáculo físico ao movimento da água sobre o terreno. Sua função É interceptar a água que escorre na superfície da área, evitando a formação de enxurradas e favorecendo a infiltração da água no solo e ou a sua drenagem lenta e segura.

Levantamentos preliminares para a construção de terraços
Determinação da textura, permeabilidade e presença de camadas compactadas no solo. Declividade do terreno. Dados pluviométricos. A cultura que será explorada.

Espaçamentos entre terraços
Espaçamento Vertical (EV): Corresponde à diferença de nível entre dois terraços. A distância em metros que se desce no terreno de um terraço até o outro terraço.

Espaçamentos entre terraços
Espaçamento Horizontal (EH) Representa em linha reta (medido na horizontal), quantos metros separam os terraços.

Fatores que afetam o espaçamento entre terraços
Deve ser uma distância mínima que evite que a enxurrada alcance velocidade erosiva. Quanto maior a distância entre os terraços menores os custos de construção. Fatores como: Clima, solo, declividade, tipo de cultura e tipo de terraço afetam a distância entre terraços.

Clima: Intensidade Quanto maior a intensidade (mm), maior o volume e velocidade da enxurrada, devido a sua maior energia cinética. Em regiões com chuvas de altas intensidades, deve-se diminuir a distancia entre os terraços. Só ocorrerá enxurrada quando a capacidade deInfiltração do solo for superada.

Energia Proporcional ao tamanho e a velocidade de queda. Quanto maior a energia, maior a capacidade de desagregar o solo, arrastar suas partículas e causar erosão. Freqüência Quando as chuvas são freqüentes, logo o solo atinge o ponto de saturação, resultando em maiores volumes de enxurrada e os riscos de erosão. Chuvas freqüentes e de alta intensidade sob um solo desagregado (época de plantio, revolvimento) a erosão torna se extrema.

Declividade Medida em graus ou percentagem. É o principal condicionador da capacidade de uso. Ayres (1936) Aumentando em (4X) a declividade do terreno, a velocidade da enxurrada é dobrada. Aumentando em (2X) a velocidade da enxurrada, a capacidade erosiva é aumentada em (4X). Duplicando a velocidade da enxurrada, a quantidade de material de determinado tamanho que ela é capaz de carregar é aumentada em cerca de 32 vezes.

Tipo de cultura Anuais O preparo desagrega o solo, que favorece a ação da enxurrada e transporte do solo, recomenda-se diminuir a distancia entre terraços Perenes O revolvimento ocorre em covas especificas, geralmente não há a necessidade de preparar toda a área. Proporciona maior cobertura de solo, devido a manutenção de vegetação entre as fileiras de cultivo.

Tipo de solo Taxa de infiltração, textura, estrutura, presença de camadas compactadas, devendo ser observadas de acordo com o solo predominante. Neossolos Háplicos e Neossolos são mais suscetíveis á erosão . Solos arenosos com predominância de areia grossa apresentam baixo potencial erosivo. Argilosos com B textural Apresentam problemas quanto á infiltração.

A tomada de decisão entre um sistema de terraceamento e outro vai depende da permeabilidade do solo. Tipo de terraços Terraços em Nível ou Gradiente. Terraços em nível deverão estar mais próximos.

Cálculo das distâncias Vertical e Horizontal entre Terraços
A fórmula mais usada é a de Bentley: EV = 2 + % D 0,305 X EV : espaçamento vertical em metro D% : declividade em percentagem X : fator resultante da interação: solo, declividade, cobertura vegetal, tipo de terraço, (Tabelado). EH= EV*100 D EH: espaçamento horizontal em metros D: declividade em porcentagem Ev: Espaçamento horizontal

Cálculo das distâncias Vertical e Horizontal entre Terraços

Cálculo das distâncias Vertical e Horizontal entre Terraços pela formula de Bentley
Dados do problema: Solo argiloso,Terraço nivelado. Declividade de 10%. Determinar EV e EH, para cultura do café (cultura permanente) e do milho (cultura anual). Cultura do café X= 2,5 EV= *0,305 2,5 Ev=1,8 m EH= 1,8*100 10 EH=18 m Cultura do milho X= 4,5 EV= *0,305 4,5 EV=1,29 m EH = 1,29 *100 10 EH = 12 ,9 m

Tabelas de espaçamentos de terraços

Espaçamento entre terraços

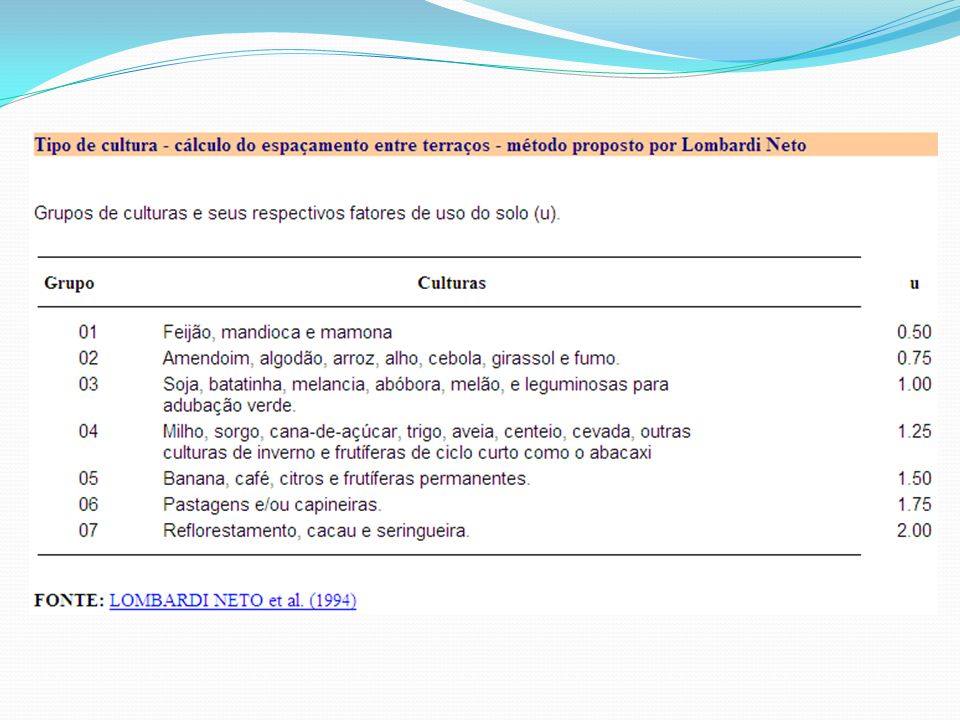

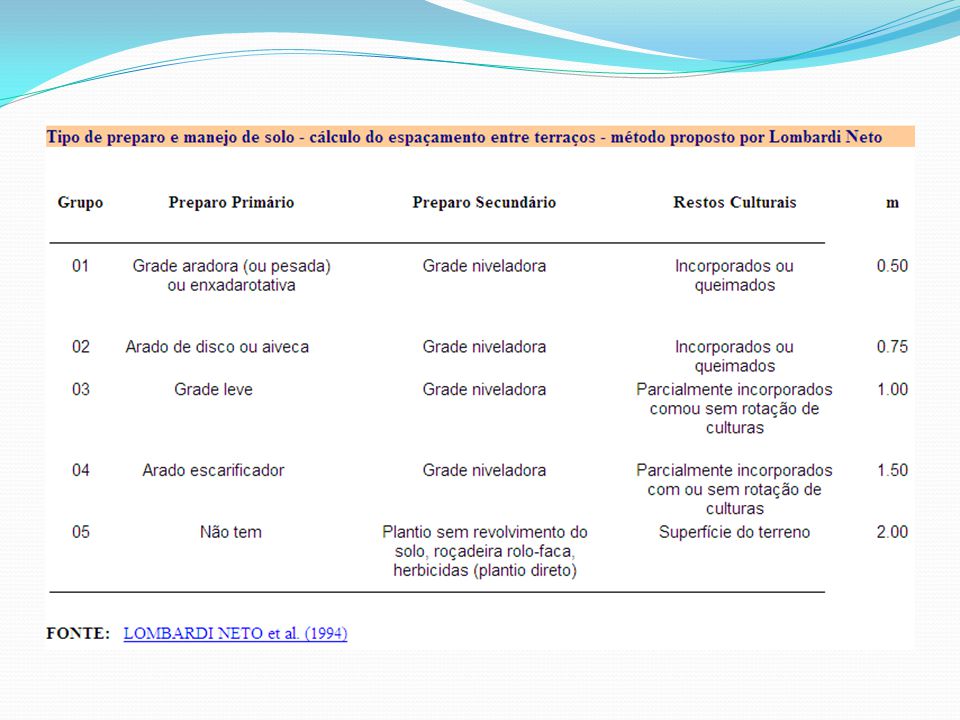

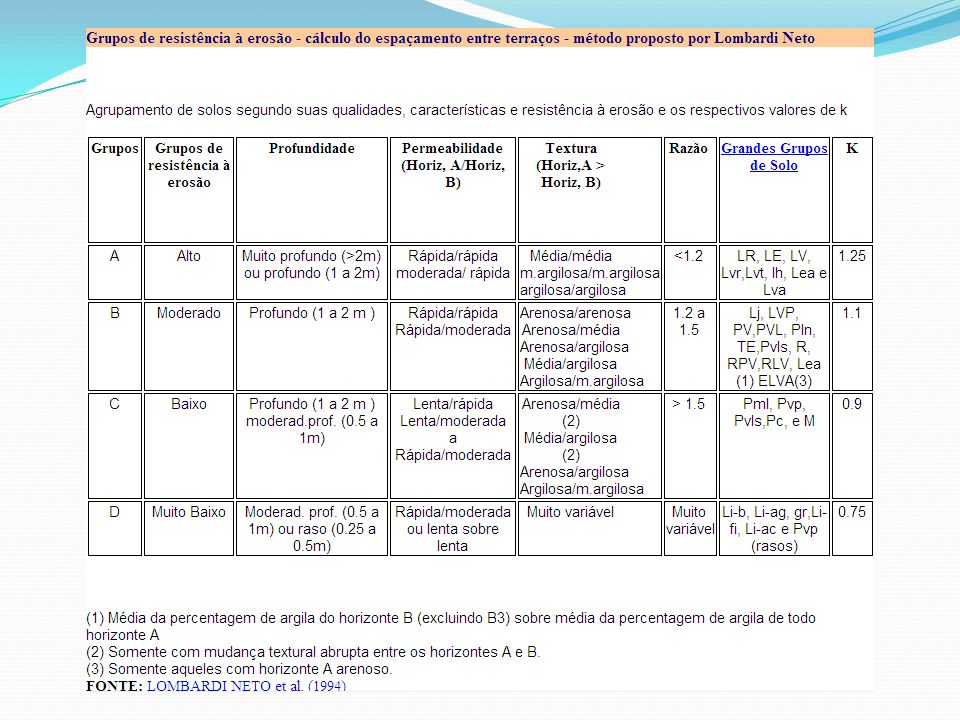

Método Lombardi Neto et al. (2004): O espaçamento vertical entre terraços é obtido pela equação em que, EV = Espaçamento vertical entre terraços, em metros; k = Parâmetro que depende do tipo de solo; D = Declividade do terreno, em %; u = Fator de uso do solo; m = Fator de manejo do solo. O espaçamento horizontal entre terraços (E), em metros, é calculado pela equação

Método Paraná(1994): Declive Terra Arenosa Terra Argilosa Terra Roxa % Esp. Vert. Esp. Hor. 1 0.38 37.75 0.75 54.75 0.43 43.10 2 0.56 28.20 0.82 40.95 0.64 32.20 3 0.71 23.20 1.04 34.55 27.20 4 0.84 21.10 1.22 30.60 0.96 24.10 5 19.20 1.39 27.85 1.10 21.95 6 1.07 17.80 1.55 25.80 20.30 7 1.17 16.75 1.69 24.20 1.33 19.05 8 1.26 15.75 1.83 22.85 1.44 18.00 9 1.35 15.00 1.96 21.75 1.54 17.75 10 1.43 14.35 2.08 20.80 1.64 16.40 11 1.52 13.80 2.20 20.00 1.73 15.70 12 1.60 13.30 2.32 19.30 1.82 15.20 13 13.00 2.42 18.60 1.90 14.60 14 1.74 12.45 2.53 18.05 1.99 14.20 15 12.20 2.63 17.50 2.07 16 1.89 11.80 2.74 17.10 2.15 13.45 17 1.98 11.65 2.83 16.65 2.23 13.10 18 2.02 11.20 2.92 16.25 2.30 12.80 19 2.11 11.10 3.01 15.85 2.37 12.50 20 2.14 10.70 3.11 15.55 2.45 12.25

ESPAÇAMENTOS ENTRE TERRAÇOS EM PLANTIO DIRETO IAPAR (2010)

Comprimento dos Terraços
Nivelados Teoricamente sem limite “ travesseiros” Distanciados de 100 a 200 m Dificultam os trabalhos de manutenção

Com gradiente Pequena inclinação para um lado ou para os dois lados Inclinação do canal deve ser criteriosamente dimensionado Erosão dentro do terraço Comprimento de 500 a 600 m. dimensão maiores Reduzir o comprimento Baixa permeabilidade Solo bastante degradado pelo erosão condições topográficas permitirem

Declividade dos terraços com gradiente Gradiente Constante 0,3% Aumentar progressivamente 0,1% - 0,5%

Declividade dos terraços com gradiente Solos arenosos 0,3% 400 m Solos argilosos 0,5% 600 m Gradiente de desnível em função do comprimento Fonte: Galeti (1973) Distância (m) Gradiente % m/m 0-100 0,0 0,1 0,01 0,2 0,02 0,3 0,03 0,4 0,04 0,5 0,05

Dimensionamento dos terraços
Objetivo do sistema Infiltração Escoamento Declividade Permeabilidade

O dimensionamento do sistema é feito em função de seu potencial em gerar enxurradas quando da ocorrência de chuvas intensas Cálculo da quantidade de enxurrada Ponto crucial

Tomando como premissa que o sistema de terraceamento deve ser locado em um local protegido, natural ou artificialmente Devemos definir uma microbacia e/ou uma área definida por sistemas artificiais (terraços de derivação) Calcular a quantidade de enxurrada que a microbacia é capaz de produzir Vazão máxima de água

O coeficiente de escoamento da bacia – C Quantidade de água que é perdida por escoamento superficial Depende Declividade Cobertura vegetal Tipo de solo

O coeficiente de escoamento da bacia – C Considerações Cobertura vegetal é o principal fator para diminuição do escoamento superficial O efeito da declividade sobre a perda de água é menos importante que o efeito da cobertura vegetal O efeito do tipo de solo é menor que o efeito da declividade sobre a perda de água

Intensidade máxima de chuva (Imax) Fator crucial Ideal Chuva mais intensa

Intensidade máxima de chuva (Imax) Para se identificar a intensidade de chuva que produz a maior enxurrada em uma área, adotamos dois critérios fundamentais: Chuvas de longa duração são de baixa intensidade e chuvas de curta duração são de alta intensidade Para ocorrer a máxima enxurrada toda bacia deverá produzir água simultaneamente

Intensidade máxima de chuva (Imax) Tempo de concentração da bacia Tempo que a água demora para sair de um extremo ao outro mais distante da bacia Tempo de duração = tempo de concentração Enxurrada máxima

Área da bacia (A) Quanto maior a área de coleta, maior será o volume de água para um mesmo coeficiente de escoamento e um mesma intensidade de chuva Vazão de enxurrada Equação de Manning:

Terraço em nível: A vazão, multiplicada pelo tempo de duração da chuva, resultará no volume de água a ser infiltrado Terraço em gradiente A vazão calculada será aquela a ser retirada da área pelo sistema de terraceamento

Cálculo de terraço em nível O ideal é o volume de terraços = volume de enxurrada Coeficiente de segurança 20% Volume de terraço = 1,2 x volume de enxurrada Volume da enxurrada Vazão x duração

Cálculo de terraço em nível Volume de terraços Comprimento total do terraço (L) x área da seção transversal (S): L(m/ha)= 10000 EH S(m2) é função do formato do terraço: S= (B+b) , se trapeizoidal. 2*h S= (B*h) , se triangular 2

Cálculos de dimensionamento de terraços
Cálculo para terraço em nível 1) Cálculo do volume da enxurrada. Volume de enxurrada nas condições existente do local proposto 2) Cálculo do comprimento do terraço em m/ha. L(m/ha)= 10000 EH 3) Calculo da seção do canal A = V= Volume de enxurrada comprimento do terraço em metros/ha

Cálculo para terraço em gradiente 1) Calcular a seção; Q=S * V, onde S= área da seção (m2) Q=vazão, volume de água a ser escoado(m3 s-1) V= velocidade máxima permitida dentro do canal (m s-1)

Cálculo para terraço em gradiente 2) Determina as dimensões da base maior e base menor do escoadouro Canal em trapézio ou triangular 3) Calcular a velocidade da enxurrada: V= ( R1/3 x I ½) , onde n V= velocidade média da enxurrada (m s-1) R= raio hidráulico (m) I=declividade do canal (m m-1) n= coeficiente de rugosidade ( atrito)

Locação de Terraços Quando da locação dos terraços se faz:
1º Marcação do terreno Determinar os pontos ao longo da linha declive do terreno, por onde os terraços vão passar. 2º Locação É a determinação dos pontos das linhas transversais sobre os quais os terraços serão construídos.

Locação de Terraços Marcação dos terraços
O processo de marcação de terraço em nível é igual ao terraço em gradiente. A penas a distância vertical entre terraços varia com o sistema de terraços adotado.

Locação de Terraços Marcação dos terraços
Pode ser realizada pelos diferentes métodos: Usando nível óptico:

Locação de Terraços Usando nível de mangueira

Locação de Terraços Usando o trapézio

Locação de Terraços Terraço em nível Terraço com gradiente ou desnível
Construído ao longo de uma curva de nível Terraço com gradiente ou desnível Para a locação deve-se definir com qual a inclinação ou gradiente o terraço será construído. Locação de um terraço com gradiente no sentido do aclive, admitindo uma diferença de nível de 0,10 m

Locação de Terraços Locação de um terraço com gradiente no sentido do declive, admitindo uma diferença de nível de 0,10 m. Evidenciando a diferença de nível entre as estacas

Locação de Terraços Locação de Terraços a Partir de canal escoadouro
Deve-se considerar a diferença de nível entre o fundo do canal e a superfície do terreno

“É melhor não terracear do que terracear mal”
Locação de Terraços Limites de utilização Deve ser planejado com as culturas a introduzir Declive máximo de 20 % (é o ideal) Um bom estudo de solo Plantio acompanhando as linhas dos terraços, ou seja, o nível. Realizar manutenção periodica dos terraços Fracassos da utilização de terraços Planejamento mal elaborado e mal executado Estudo de solo e construções de terraços inadequados Pouco movimento de solo Nivelamentos mal elaborados Cálculo incorreto do declive Falta de manutenção dos terraços Aparelhos de locação defeituosos. “É melhor não terracear do que terracear mal”

Locação do primeiro terraço
É o mais importante Intercepta toda a terra vinda da área acima Suas dimensões dependem do que existe acima da área terraceada

Presença de estradas A chuva não infiltra no leito das estradas
Forma enxurrada Causam severos danos

Natureza da área acima do terraço
Solos bem drenados – pouca enxurrada Toda a enxurrada deverá ser retida pelo primeiro terraço

Cobertura da área acima do Terraço
Tipo de Cobertura Perda de Solo (t ha/ano) Perda de Água (%chuva caída /ano) Mata 0,004 0,7 Capim 0,4 Cafezal 0,9 1,1 Algodoal 26,6 7,2 Fonte : Bertoni et al. (1972)

Construção dos Terraços
Equipamentos específicos Terraceador e draga em V Podem ser adaptados na propriedade

Construção do Terraço de Base Larga tipo Mangum
Método indicado para construção é chamado “ilha”, que consiste em delimitar uma faixa de terra.

Operações da construção
1º) marcação da construção “ilha”.

Operações da construção

Construção do Terraço de Base Estreita Tipo Nichols
A terra deverá ser deslocada somente para baixo

Construção do Terraço de Base Estreita Tipo Nichols

Construção de Terraços usando Terraceadores
Terraceadores são implementos utilizados exclusivamente para construção de terraços Difíceis de serem encontrados Oferece a vantagem da incorporação da terra localizada na superfície do terreno, que será aproveitada pelas plantas O terraceamento feito com outros implementos, que raspam o solo e retiram a camada fértil causam grandes irregularidades no plantio.

A construção de terraços usando terraceadores pode ser feita em terrenos que já estejam preparados, ou não, sendo necessárias de 10 a 12 passadas Em terreno não preparado Dar duas ou três passadas com os discos paralelos ao solo, na largura do terraço, de forma parecida com uma grade, objetivando a desagregação, facilitando o trabalho posterior Em terreno já preparado Iniciar as passadas, com leve inclinação dos discos. Em ambos os casos, a partir da terceira passada, ir reduzindo gradativamente a inclinação das seções de discos, até a conclusão do terraço.

Outros Equipamentos Utilizados na Construção e Manutenção de Terraços
Além do arado e terraceador Plainas com lâminas de aço Motoniveladora “Patrol”, draga em “V”, plaina terraceadora e a niveladora de estradas

Época de construção de terraços
Antes do plantio das culturas Preferencialmente no período das chuvas Umidade no solo adequada (úmido, mais não encharcado) Solos muito secos – Desgaste equipamento Solos muito úmidos – patinação e qualidade do trabalho

Manutenção dos terraços
Preventivas ou corretivas Corretivas: limpezas periódicas (1 vez por ano) Preventivas: Espaçamento entre terraços e controle da erosão Plantio em nível ou gradiente suave Cultivas camalhões com plantas que tenham alta cobertura do solo (terraços de base larga) Evitar tráfego de de máquinas agrícolas sobre as cristas do camalhão

Aração em área terraceada
Esta operação pode ser responsável pela manutenção e até melhoria dos terraços Aração com arado reversível Mais simples Aração do terraço superior para o inferior A terra é jogada para cima Aração com arado fixo Tomar o cuidado de alternar o sentido da aração Em um ano a terra é tombada para cima e no outro para baixo

Rompimento de terraços
O rompimento de um terraço quase sempre acarreta o rompimento dos demais que estão abaixo dele As principais causas do rompimento são: Espaçamento incorreto; Dimensionamento incorreto do canal (seçao inferior a necessária para conter a água); Construção defeituosa com pontos mais baixos;

Rompimento de terraços
As principais causas do rompimento são Bocas ou extremidades abertas; Entrada de água de fora da gleba (estradas e glebas vizinhas) Movimento de máquinas ou animais sobre o camalhão Extremidades não completadas Falta de manutenção Chuvas muito intensas (extrapolam o projeto) Terraços em nível construídos em terrenos de baixa permeabilidade

Recomendações interessantes
É fundamental que o alto do camalhão esteja nivelado O terraço deve ir de uma extremidade até a outra da gleba Atenção especial a águas que vem de fora da propriedade Um terraço não fica pronto no primeiro ano Os terraços só devem ser construidos em nível quando o solo apresentar boa infiltração Não se deve movimentar maquinas e implementos no sentido do declive

OBRIGADO
