58. (UFPEL) A representação cartográfica do relevo traduz, para duas dimensões de um plano, um fenômeno que, na realidade, se apresenta de maneira tridimensional.

Apresentação em tema: "58. (UFPEL) A representação cartográfica do relevo traduz, para duas dimensões de um plano, um fenômeno que, na realidade, se apresenta de maneira tridimensional."— Transcrição da apresentação:

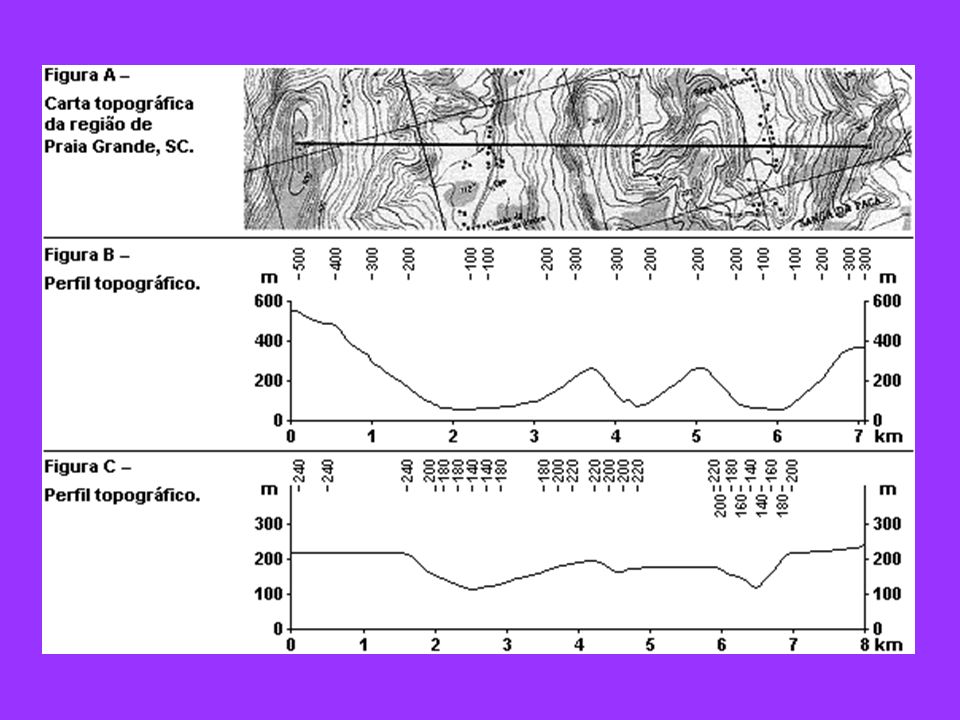

1 58. (UFPEL) A representação cartográfica do relevo traduz, para duas dimensões de um plano, um fenômeno que, na realidade, se apresenta de maneira tridimensional. Observe as figuras a seguir.

2

3 Com relação ao corte apresentado na carta topográfica da Figura A, é CORRETO afirmar que o perfil topográfico correspondente está representado na Figura:

4 a) B, e as altitudes diminuem no seu conjunto de oeste-noroeste para leste-sudeste, acompanhando a orientação do perfil. b) C, e as linhas hipsométricas, na carta topográfica, unem pontos que, sobre o terreno, possuem idêntica altitude. c) B, e as curvas de nível na carta topográfica apresentam uma eqüidistância de 100 m. d) B, e as curvas de nível que representam as partes do terreno mais planas são em maior quantidade e menos espaçadas do que nas partes mais íngremes do relevo. e) C, e a altitude de qualquer ponto do terreno poderá ser determinada por meio de interpolação linear de curvas contíguas.

5 COMENTÁRIOS... b) Em “C”, o terreno não possui idêntica altitude.
c) Em “B”, as curvas de nível na carta topográfica apresentam uma eqüidistância de 200 m e não de 100m. d) As curvas de nível que representam as partes do terreno mais planas são em menor quantidade e menos espaçadas, e não em maior quantidade. e) O perfil “C” não representa com exatidão o perfil da superfície abordada.
