Tipos de Coberturas Telhas cerâmicas Produzidas por fabricantes de porte médio Matéria prima argila Engradamento:madeira ou metálico Planas ou.

Apresentações semelhantes


Apresentação em tema: "Tipos de Coberturas Telhas cerâmicas Produzidas por fabricantes de porte médio Matéria prima argila Engradamento:madeira ou metálico Planas ou."— Transcrição da apresentação:

1

2 Tipos de Coberturas Telhas cerâmicas Produzidas por fabricantes de porte médio Matéria prima argila Engradamento:madeira ou metálico Planas ou curvas

3 Tipos de telhas cerâmicas
Telha cerâmica portuguesa Consumo: 16 telhas / m2 Peso: 2,6 Kg / peca Telha cerâmica Romana Inclinação mínima: 30% Consumo: 11,5 telhas / m2 Peso: 3,1 Kg / peca Telha cerâmica Americana Inclinação mínima: 30% Inclinação mínima: 30% Consumo: 17 telhas / m2 Peso: 2,6 Kg / peca Consumo: 26 telhas / m2 Peso: 2,1 Kg / peca Telha cerâmica Colonial Inclinação mínima: 20% Consumo: 26 telhas / m2 Peso: 1,9 Kg / peca Telha cerâmica Romana Inclinação mínima: 20% Cumeeira Peso: 2,5 Kg / peca Consumo: 3 pecas / metro linear

4 Telhas de cimento amianto
Placa rígida feita de cimento portland, com adição de 10% de amianto crisotila curada a vapor Formas mais comuns:ondulada e trapezoidal Possuem alta absorção de calor, e possuem baixíssima absorção de água, o que evita a formação de fungos. Principal aplicação residências populares e galpões, áreas de serviço e construções industriais

5 TABELA 1: Relação entre as especificações e ao tipo de uso das telhas de fibrocimento
LARGURA TOTAL ESPESSURA VÃO LIVRE BALANÇO MÁXIMO INCLINAÇÃO MÍNIMA UTILIZAÇÃO 0,506m 4mm 1,15m 0,14m 15°(27%) CANTEIROS DE OBRAS, PEQUENAS CONSTRUÇÕES, AVIÁRIOS, ÁREAS DE SERVIÇO 1,10m 5mm 1,69m 0,40m 10°(18%) COBERTURAS RESIDÊNCIAIS, DEPÓSITOS, EDIFICAÇÕES RURAIS 6/8mm TODOS OS TIPOS DE COBERTURAS E TAMBÉM EM FECHAMENTOS LATERAIS INDUSTRIAIS

6 TABELA 2: Os comprimentos disponíveis por espessuras, peso e n° de apoios
COMPRIMENTO(m) PESO(Kg) N° DE APOIOS 4mm 1,22 2,44 5 10 2 3 5mm 1,53 1,83 2,13 13,9 17,5 20,9 24,3 27,9 6mm 3,05 3,66 16,6 21,0 25,1 29,2 33,4 41,9 50,2 8mm 22,33 28,0 39,0 44,7 55,6 66,9

7 Método construtivo Ferramentas: Utilize ferramentas adequadas
Use máscara toda vez que cortar ou furar produtos com ferramentas elétricas que produzam pó fino.

8 Montagem da estrutura do telhado:
Verifique no projeto a inclinação do telhado (caimento), distância entre apoios e beirais. Verifique também se os comprimentos das telhas estão de acordo com as distâncias colocadas no projeto Se algo estiver em desacordo, pergunte ao projetista o que deve ser alterado. Tome os seguintes cuidados ao montar a estrutura de apoio: - mantenha um bom esquadro dos apoios e da obra

9 - e um bom alinhamento entre os apoios.
Ancoragem Ancore a estrutura do telhado na estrutura principal da construção para evitar que ventos fortes causem prejuízos a sua obra.

10 Fixação:parafusos com rosca soberba ou ganchos com rosca

11

12 Telhas de concreto Fabricadas com areia, cimento e pigmentos naturais reponsáveis pela coloração Características: Alta Impermeabilidade - Elas têm baixa absorção de água: sua parte inferior impede a penetração da água arrastada pelo vento em função das câmaras formadas por suas nervuras. Encaixes Perfeitos - Produzidas em estreitas tolerâncias, as telhas de concreto tem especificações mínimas, que garantem um telhado sempre alinhado, diminuindo o risco de levantamento de telhas ocasionando por ventos fortes.

13 Maior Resistência - A alta resistência à flexão reduz a possibilidade de quebra das telhas durante a instalação, resultado da alta qualidade dos materiais e da tecnologia de produção. Essa durabilidade dispensa qualquer custo de manutenção.  Principais aplicações: As telhas de concreto são largamente utilizadas em construções em maioria residências de médio e alto padrão construtivo com aproximadamente 10 anos de consolidação no mercado.

14

15 Método Construtivo

16 Telhas metálicas Características e Propriedades:
Trata-se de chapas de aço galvanizadas produzidas em diversos perfis, comumente encontrados nas formas: ondulado liso, ondulado Kraft e trapezoidal, e em diversas espessuras de chapa entre 0,30mm (#32) e 0,65mm (#24), ou sob encomenda, na espessura que se desejar. Encontra-se também no mercado as telhas em chapa perfurada, estas com espessuras de 0,80mm e 0,95mm somente. Todas são fornecidas em comprimentos de até 12,0 metros.

17 Resistência mecânica;
Maleáveis, fáceis de manusear e instalar; Resistentes a impactos, quedas, granizo e inversões térmicas; Leveza, que proporciona redução de custos com estruturas de sustentação; Não liberam partículas prejudiciais à saúde; Podem ser utilizadas também como fechamentos verticais; Podem ser reaproveitadas; Possuem sistemas próprios de cumeeiras e rufos; Podem ser encontradas nas mais diversas cores através de 02 processos de pintura:

18 Eletrostática a pó – Permite a utilização de diferentes cores em cada face da telha;
Pré-pintura (aço zincado) – Com acabamento em poliéster, mas somente disponível para cores padrão. O aço carbono plano, utilizado na fabricação de coberturas e fechamentos laterais metálicos para uso na cosntrução civil é, primeiramente, protegido por uma camada de zinco ou de liga alumínio-zinco, que lhe dá uma resistência à corrosão. Além dessa pré-proteção, a chapa de aço pode ser pintada, adquirindo uma resistência de 3 a 5 vezes superior à do aço galvanizado; Aluminizada – 55% de alumínio, 43,5% de zinco e 1,5% de silício. Produzidas pelo processo de imersão a quente a uma temperatura de 600°C. Este processo aumenta a vida útil em até 4 x mais que a chapa zincada convencional. A vantagem desse processo é a considerável diminuição da temperatura no interior do ambiente,se comparada a telha sem esse tipo de pintura

19

20 Variedades

21 A telha ondulada Kraft

22

23

24

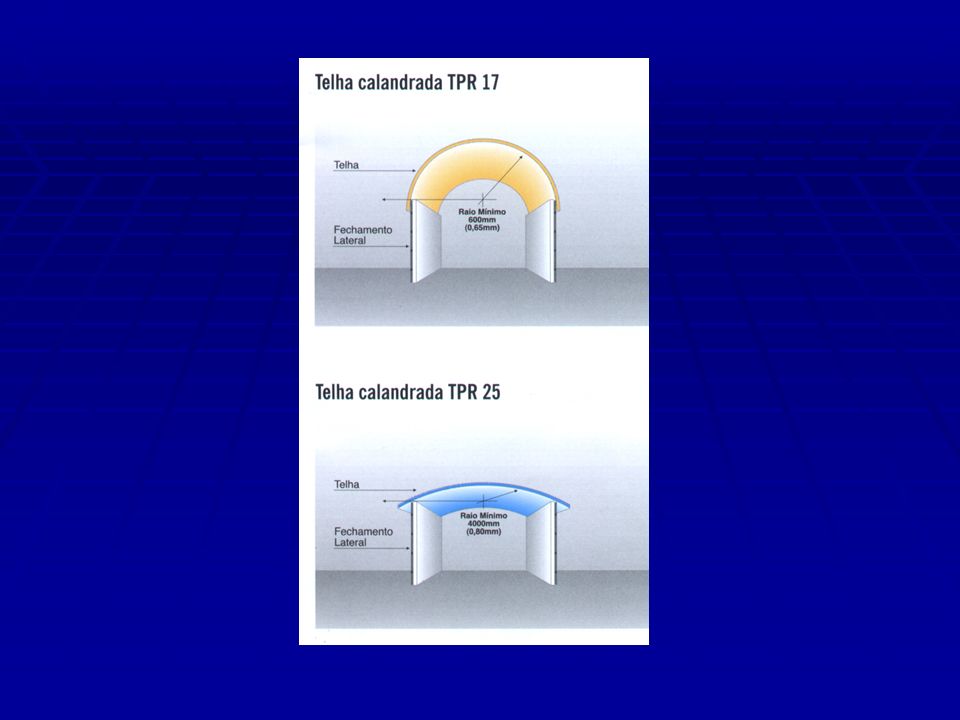

25

26

27

28 Sistema roll-on

29 Instalação Deve-se verificar se a estrutura de sustentação está de acordo com o projeto, especialmente com relação ao comprimento e largura, espaçamento entre apoios, nivelamento, prumo e paralelismo dos apoios.Observe também o sentido do vento dominante e inicia a instalação partindo do lado contrário ao do sopro do vento, indo do beiral em direção à cumeeira. transporte das peças. Cada rolo vem cortado no comprimento exato do vão a ser vencido

30 trechos com telhas de policarbonato para iluminação zenital

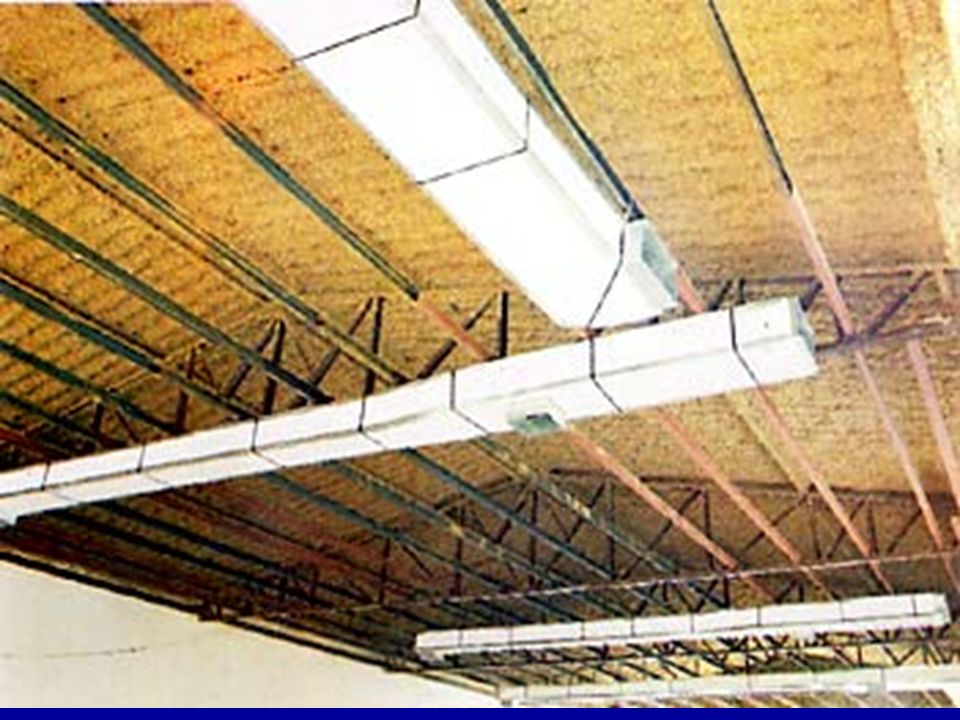

31

32 Telhas de alumínio Leveza Resistência a corrosão Fabricadas a partir de bobinas de alumínio que passam por perfiladeiras Com essa propriedade pode-se confeccionar telhas que podem cobrir todo um vão, do beiral à cumeeira, tendo apenas juntas longitudinais (devido à largura da bobina). O condicionante fica por conta do transporte, que torna telhas de 6,0M mais fáceis de serem transportadas por carretas ou caminhões até a obra. O caimento sugerido pela norma para as telhas de alumínio e´de 10%.

33 Telhas de cobre Alto custo Podem ser curvadas
Pela sua leveza, contribuem para a redução de cargas na estrutura Possuem várias cores definidas pela oxidação do material

34 Telha asfáltica constituída por fibras minerais, fibras vegetais e betume, destinada à cobertura de todos os tipos de telhados. Tipos: Onduline 235(telha ecológica)

35 Bardoline Cálculo de coberturas com telha Bardoline: 7 telhas p/. M2 35 pregos p/. M2 Exemplo: M2 x 7 = 455 telhas x 35 = pregos

36

37 Coberturas em policarbonato
Termoplástico Características: -Térmo-luminosas: A temperatura que leva ao amolecimento do policarbonato é da ordem de 150o C, sendo sua temperatura de trabalho de 130o C. A faixa de temperatura recomendada para aplicação do policarbonato, no entanto, é de –40o C a 100o C, pois, abaixo ou acima dessa faixa de segurança, suas propriedades mecânicas, como a resistência e rigidez e ainda seu módulo de flexão se alteram de modo significativo.Trata-se de um material auto-extinguível, ou seja, não propagador de chamas. Devido à sua leveza, o policarbonato é um isolante térmico e sua capacidade de isolamento térmico é maior nas chapas alveolares se comparadas às compactas, contando ainda com a possibilidade de utilização de películas refletoras ou filtrantes. Há de se estudar cuidadosamente os encaixes entre as chapas de policarbonato e materiais como o alumínio e o aço, pois estes apresentam um maior coeficiente de dilatação térmica.

38

39 Características mecânicas

40

41

42 Coberturas de membranas tensionadas
São estruturas feitas por membranas que atuam somente sob tração. Características Há três tipos de estruturas tensionadas para coberturas de acordo com o processo construtivo e os materiais utilizados. Membrana: as próprias membranas propiciam o tensionamento e sustentação da estrutura. Malha: os esforços de tração são suportados e distribuídos por uma malha, direcionando as tensões das partes não estruturais da cobertura , como quando são utilizados vidros, placas acrílicas, etc. Pneumáticas: aqui é utilizada uma membrana de proteção que se sustenta por pressão do ar. Características acústicas do sistema: as mantas apresentam alta refletividade acústica, sendo capazes de refletir ondas numa faixa de 500 a 2000 Hz. A aplicação das mantas requer um projeto que otimize as características de reflexão sonora, sendo normalmente adotadas formas côncavas para o interior. Outro cuidado oriundo da alta refletividade sonora da estrutura é o uso de mantas porosas que absorvam e amorteçam o som. Também pode-se aplicar membranas de fibra de vidro entre as camadas de revestimento para deter a propagação de ruídos Custos das coberturas: o custo é variável de acordo com a complexidade e objetivo do projeto, além do aspecto dimensional. Para a estrutura montada os preços variam desde R$ 340,00 até R$ 3200,00/m2 dependendo do padrão adotado para as estruturas. O preço varia contrariamente à dimensão do projeto.

43

44

45 Isolamento termo-acústico para telhados

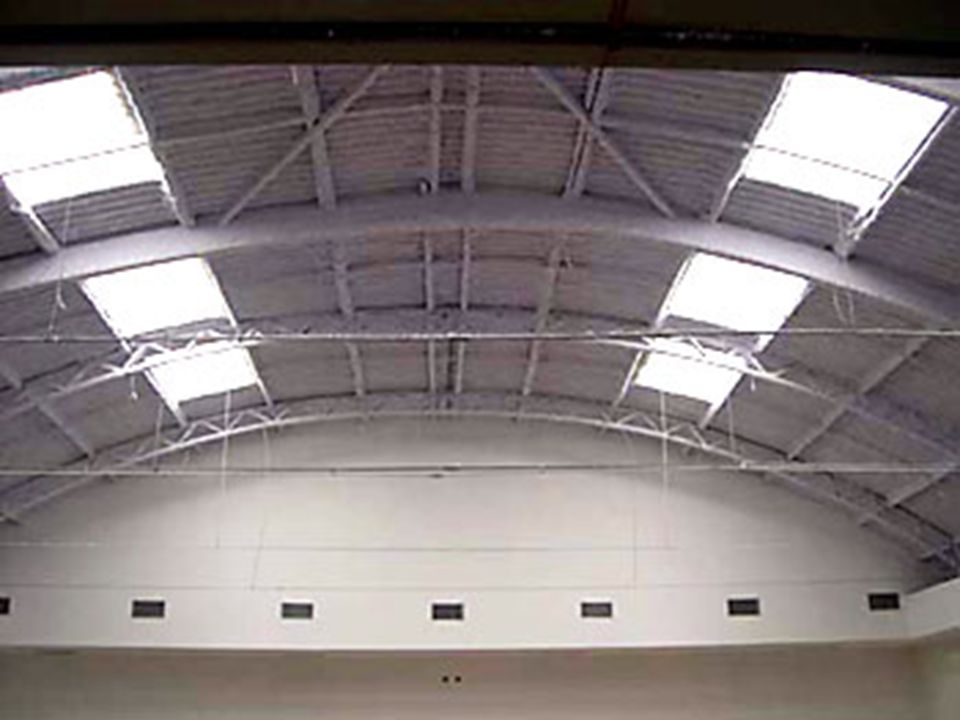

JATEAMENTO É um processo cuja aplicação forma uma camada monolítica sem emendas e de máxima aderência ao substrato, qualquer que seja sua forma ou posição. Pode ser projetado em coberturas como telhas de aço, cimento amianto, etc. Tem como finalidade o tratamento contra corrosão, tratamento termo acústico, impermeabilizante, resistência ao fogo, etc. dependendo do material a ser aplicado. ALGUNS MATERIAIS DE JATEAMENTO USADOS PARA ISOLAMENTO TERMO-ACÚSTICO: FIBRA DE CELULOSE POLURETANO LÃ DE VIDRO

46 FIBRA DE CELULOSE DESCRIÇÃO TÉCNICA: fibras naturais de celulose agregadas a produtos químicos minerais e produto anti-chamas PROPRIEDADES: Isolante acústico Pouca capacidade de isolamento térmico Não tóxico Não abrasivo Anti-fungo, repelente a insetos e roedores. Na presença de fogo possui propriedades de auto extinguibilidade e baixo teor de fumaça. COEFICIENTE DE ABSORÇÃO SONORA: Dados: Fiberjet – tratamento termo acústicos Ltda

47 APLICAÇÃO: É feita na parte interna da cobertura por equipamento pneumático onde o produto a granel é fixado à superfície no momento do espreamento com adesivo acrílico especial em várias espessuras e densidades Não pode receber pintura, apresentando-se tonalizados nas cores: marrom; cinza; branco; creme. O jateamento de fibro celulose é recomendado em coberturas que já possuam tratamento térmico, já que o calor provoca o resecamento das fibras e futuro desprendimento do material.

48

49

50 ESPUMA RÍGIDA DE POLIURETANO
DESCRIÇÃO TÉCNICA: Conposto por substâncias que ao entrar em contato com oxigênio formam a espuma de poliuretano. PROPRIEDADES Isolante termo-acústico de coberturas e subcoberturas Anticondensantes Hidrófugos Anti-fungo, repelente a insetos e roedores Prolonga a vida útil das coberturas tratadas. Controla as dilatações em estruturas de concreto. Age como amortecedor de vibrações. Promove o saneamento e a renovação da proteção termo-hidrófuga de telhados deteriorados Usado como cobertura tem função impermeabilizante,

51 COEFICIENTE DE CONDUÇÃO TÉRMICA: 0,0019 kcal / m2.hºC.
Sua alta capacidade isolante se deve à baixa condutividade térmica que possui o gás espumante ocluído no interior de seus compartimentos fechados. TRATAMENTO FÔNICO: reduz o tempo de reverberação do som e ainda reduz o ruído de chuvas em até 60% em telhas metálicas APLICAÇÃO: Feita por equipamente pneumático Aplicado com espessura média de 20 mm Em coberturas, o sistema deve receber aplicação de 1Kg/m² de resina acrílica como forma de proteção contra a ação dos raios ultravioletas. Esta proteção deve ser renovada, em condições normais de uso, num prazo de 8-10 anos.

52

53

54 FELTRO DE LÃ DE VIDRO DESCRIÇÃO TÉCNICA: Lã de vidro flocada
PROPRIEDADES: Isolamento hidrófugo, Incombustibilidade Estabilidade dimensional, Não sofre ataques de insetos e roedores e não apodrece. CONDUTIVIDADE TÉRMICA: a 24ºC para espessura variável de 30 a 40mm e densidade de 60Kg/m: Densidade kg/m Kcal / m.h.ºC ,028 ,027 ,027 ABSORÇÃO SONORA: para espessura variável de 30 a 40mm e densidade de 60Kg/m: Frequencia (Hz) Coeficiente de absorção sonora 0,07 0,33 0,64 0,75 0,89 0,96

55

56

57

58 MANTAS IMPERABILIZANTES
As mantas foram desenvolvidas para tratamento térmico e acústico de qualquer tipo de telhado, apresentando-se em rolos que facilitam a instalação. CLASSIFICAÇÃO NATUREZA DO MATERIAL ISOLANTE FOILS LÃ DE VIDRO LÃ DE ROCHA POLIETILENO TIPO DE COBERTURA COBERTURA DUPLA SUBCOBERTURA SUBCOBERTURA PARA ESTRUTURAS PRONTAS

59 MATERIAIS ISOLANTE PARA MANTAS
FELTRO DE LÃ DE VIDRO Incombustível, não alastrando o fogo e não liberando nenhum tipo de gás tóxico, Não é atacado por insetos e roedores Não favorece a proliferação de fungos e bactérias, Não apodrece Não afeta a superfície de contato. Tem aplicação em coberturas duplas; subcoberturas e coberturas já instaladas. Apresenta-se com revestimentos de alumínio (aluminizados), laminado em uma das faces para acabamento interno ou ensacados, com função impermebilizante.

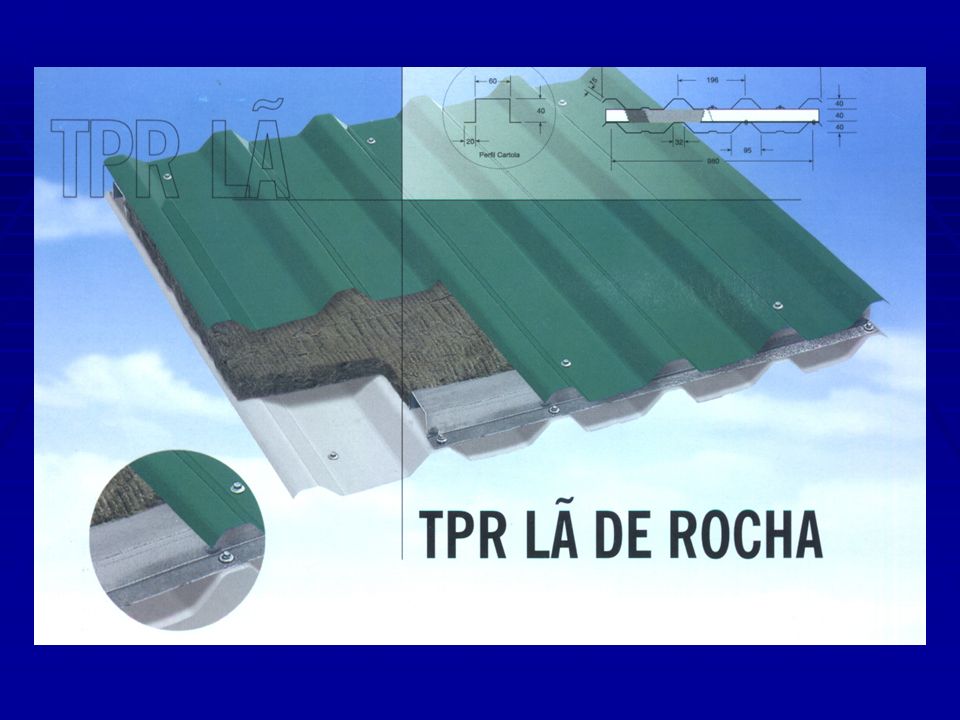

60 LÃ DE ROCHA Fabricada a partir de rochas basálticas especiais e outros minerais que a temperatura de 1500ºC são transformados em filamentos e aglomerados com soluções de resinas orgânicas PROPRIEDADES Absorção termo-acústica Facilidade de manipulação Resistentes à vibração Incombustibilidade: resiste a temperaturas de até 750° C sem modificações em sua estrutura física Recupera a espessura original, após a retirada da força que causou a deformação. Resistência a água: repele a água na forma líquida devido aos aditivos adicionados ao produto. O laminado aluminizado protege ainda mais o produto , mesmo antes de receber o capeamento definitivo. Apresenta-se com revestimentos de alumínio (aluminizados), ou ensacados, com função impermebilizante.

61 POLIETILENO DESCRIÇÃO TÉCNICA: Mantas para subcobertura, podendo se apresentar com proteção U.V. ou aluminizados. PROPRIEDADES: Impermeáveis; Atuam como barreira de vapor; Não se corroem Não são atacadas por agentes químicos, orgânicos ou inorgânicos; São recicláveis e não agridem ao meio ambiente; Não se degradam mantendo sua forma e espessura ao longo do tempo; Não são atacados por insetos ou roedores; São leves; flexíveis, termosoldáveis APLICAÇÃO: São termosoldáveis e podem ser colocadas com adesivo de contato; Podem ser pregadas sem risco de ruptura ou infiltração

62 1-MANTAS PARA COBERTURAS DUPLAS:
TIPOS DE MANTAS: 1-MANTAS PARA COBERTURAS DUPLAS: Utilizado para o isolamento de coberturas metálicas de telhas duplas, onde o material isolante é instalado entre duas telhas formando um sistema com grande capacidade de isolamento térmico e acústico. Não tem capacidade de absorver sonoramente o ruído interno do ambiente.

63 2-MANTAS PARA SUBCOBERTURAS:
Usada para o isolamento de coberturas metálicas, cerâmica, fibrocimento, etc. Laminados - para acabamento interno Foils - aluminizados Ensacados INSTALAÇÃO: A manta deve ser fixada (pregada) no madeiramento, entre a ripa e o caibro, ou, na presença de forro, entre a ripa e o forro, sendo desenrolada no sentido horizontal. No caso de foils, a parte de alumínio deve ser voltada para cima.

64

65

66

67 MANTAS PARA SUBCOBERTURAS DE ESTRUTURAS PRONTAS:
Usadas para coberturas já instaladas. Sua instalação é totalmente viável em edifícios comerciais / industriais INSTALAÇÃO COLOCAÇÃO 1: MANTAS DE POLIETILENO Esticam-se arame de aço de parede a parede, com espaçamento de 40 a 60 cm. Coloca-se a manta no sentido transversal aos arames de forma que fiquem um por cima, outro por baixo sucessivamente. A manta é tencionada e fixada na parede.

68 COLOCAÇÃO 2: : MANTAS DE POLIETILENO (fixação acompanhando o telhado)
Os arames deverão ser fixados na própria estrutura do telhado. Coloca-se a manta no sentido transversal aos arames de forma que fiquem um por cima, outro por baixo sucessivamente. A manta é tencionada e fixada na parede.

69 COLOCAÇÃO: (lã de vidro)
Fixar os eletrodutos nas terças com parafusos, esta fixação deve obedecer à largura das mantas. Fixar a primeira manta na terça através de fita valsiva e estica-las por cima dos eletrodutos, observando para que ela não fique enrugada. Fixar a última manta com fita valsiva na terça Grampear as bordas laterais para melhor acabamento.

70

71 Comparativo entre diversos tipos de coberturas
TIPO DE TELHADO CARACTERÍSTICAS PRINCIPAIS TELHAS CERÂMICAS - Grande variedade de formas; - Facilidade de colocação; - Tipos mais comuns: colonial, francesa e plana - Grande conforto térmico. TELHAS DE FIBROCIMENTO - Fabricadas sob a forma de grandes chapas onduladas, com os mais diferentes perfis; - Grande resistência mecânica; - Peso reduzido; - Excelente estanqueidade; - Montagem fácil; - Grande número de peças e acessórios complementares de fixação, vedação, etc. TELHAS METÁLICAS (Al) - Peso reduzido; - Fácil execução; - Condutoras de calor (desconforto térmico);

72 PESO DA COBERTURA POR m² DE TELHADO INCLINADO
INCLINAÇÃO MÍNIMA (graus) kgf/m² CERÂMICA FRANCESA 33 50 a 55 CERÂMICA COLONIAL 20 60 a 70 FIBROCIMENTO ONDULADA 5 a 15 24 FIBROCIMENTO CANALETE 90 5 METÁLICA ALUMÍNIO 10 2

73 CONSUMO DE TELHAS POR m² DE COBERTURA
TIPO DE TELHA CERÂMICA CONSUMO (unid./m²) COLONIAL 25 PLANA 24 FRANCESA 16
