1 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Estabilidade de Estruturas

2 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Classificação de Cascas Cilíndrica

3 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Região Intermediária - Compressão s/ Pressão

4 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Tensão Crítica de Casca Cilíndrica Monocoque Fator de Forma Teoria Linear - Donnel - Cilindro Simplesmente Apoiado Equação Geral Resultado similar para cilindro com bordas engastadas

5 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Flambagem de Cilindros Circulares não Pressurizados

6 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Flambagem de Cilindros Circulares não Pressurizados

7 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Flambagem de Cilindros Circulares não Pressurizados

8 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Flambagem de Cilindros Circulares não Pressurizados

9 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Flambagem de Cilindros Circulares não Pressurizados

10 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Comportamento de Cascas sob Imperfeições

11 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cascas Cilíndricas - Coeficientes de Flambagem

12 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Curvas 99% e 90% de Probabilidade

13 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Correção de Plasticidade

14 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cilindros Pressurizados Internamente

15 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Efeito da Pressão Interna

16 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Compressão Axial + Pressão Interna

17 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cascas Cilíndricas sob Flexão

18 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cascas Cilíndricas sob Flexão

19 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Ciíindro sob Flexão s/Pressurização

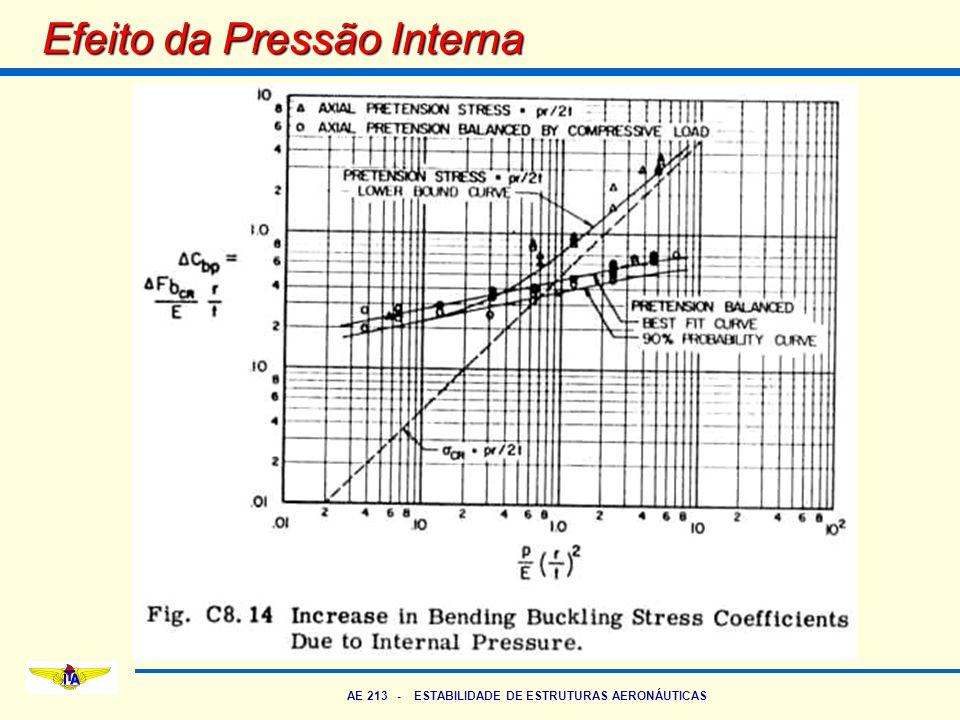

20 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Efeito da Pressão Interna

21 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cilindro Pressurizado sob Flexão

22 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cilindro sob Pressão Hidrostática Externa

23 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cilindro sob Pressão Radial Externa

24 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Correção de Plasticidade

25 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cilindro sob Torsão Pura

26 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cilindro sob Torsão ou Cisalhamento Transversal

27 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Correção de Plasticidade

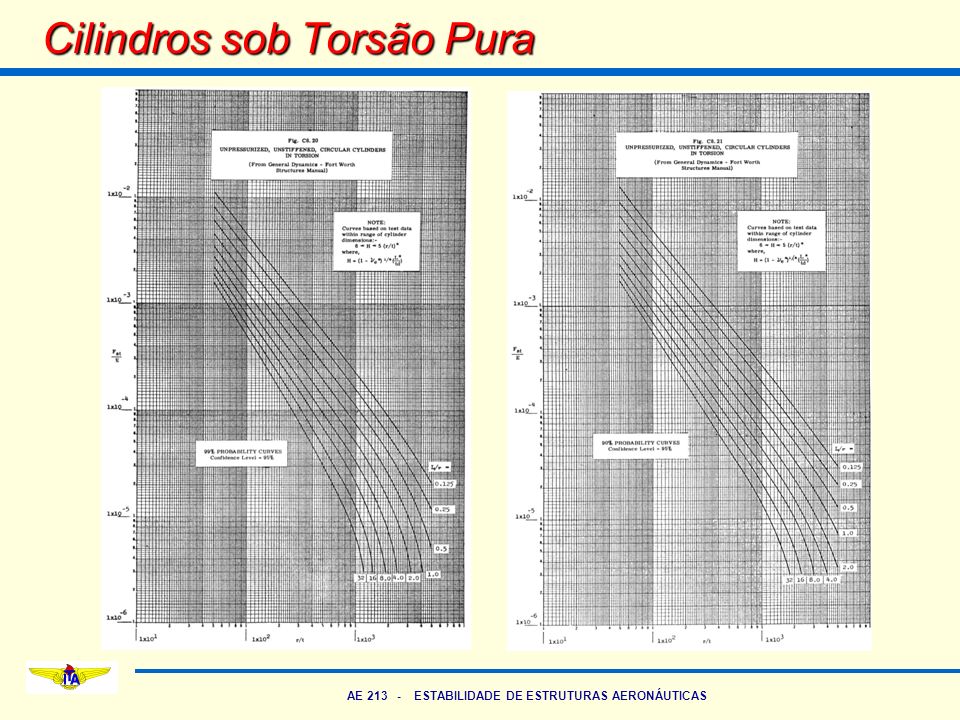

28 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cilindros sob Torsão Pura

29 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Efeito da Pressão na Flambagem por Torsão

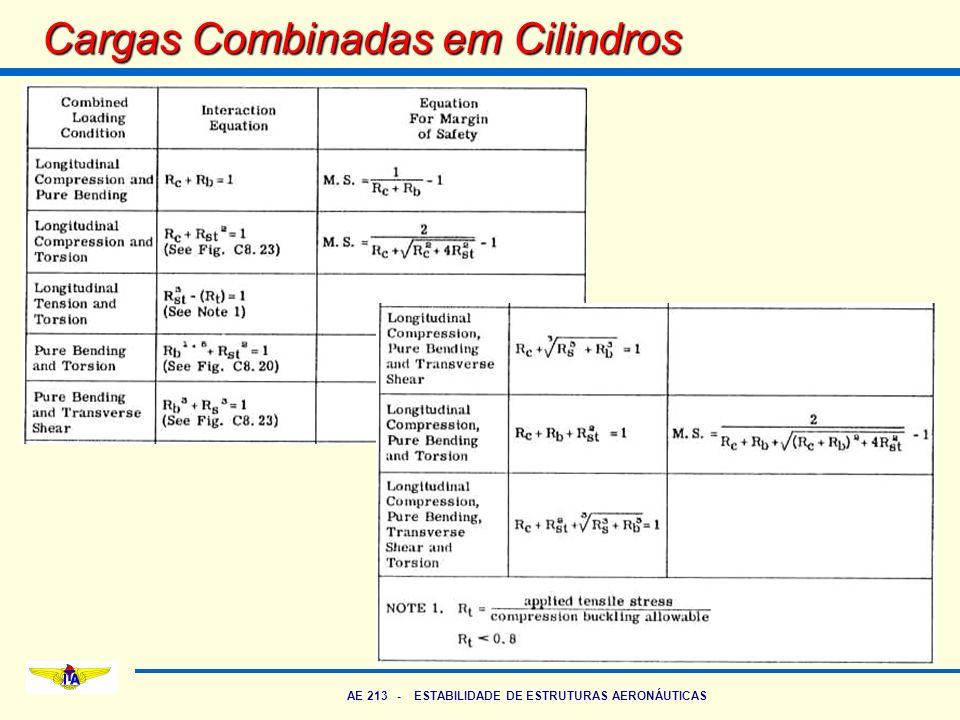

30 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cargas Combinadas em Cilindros

31 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Cargas Combinadas em Cilindros

32 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Compressão + Flexão + Cisalhamento

33 AE ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS Compressão + Flexão + Torsão
