EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Capítulo 3.

Apresentação em tema: "EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Capítulo 3."— Transcrição da apresentação:

1 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Capítulo 3

2 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Flambagem Torsional de Colunas

3 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Torsão de St. Venant

4 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Torsão Não-Uniforme Restrição ao empenamento resulta num sistema auto-equilibrado de tensões axiais: Bi-momento

5 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Energia de Deformação de Torsão Torsão de St. Venant Torsão Não-Uniforme Torsão Total

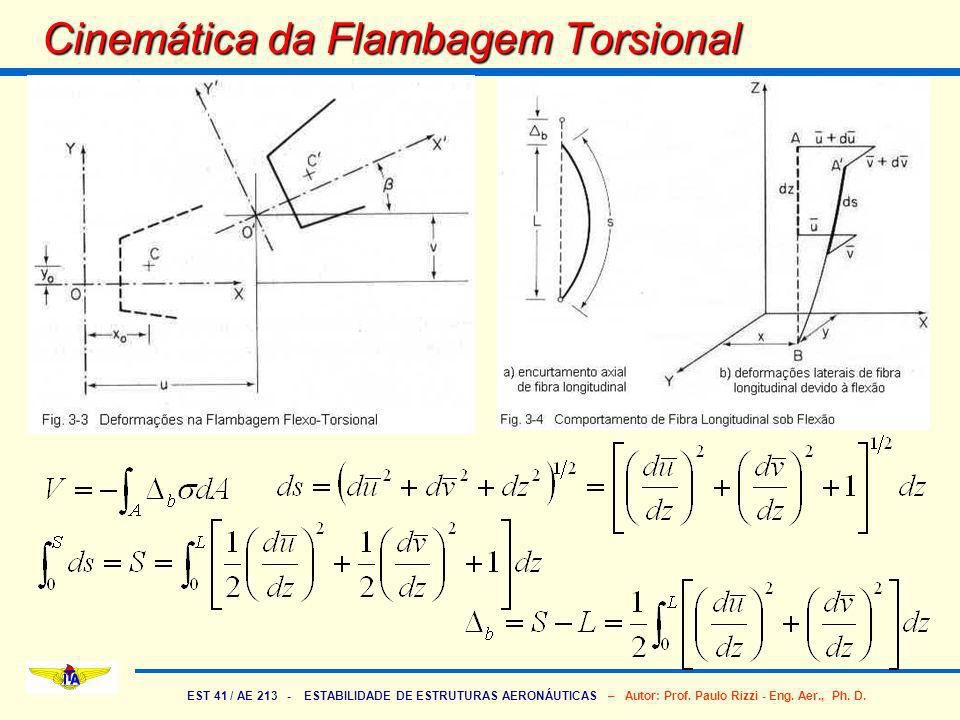

6 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Cinemática da Flambagem Torsional

7 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Potencial da Carga Axial

8 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Potencial Total para Flambagem Torsional

9 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Flambagem Flexo-Torsional Equações de Euler - Equilíbrio

10 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Flambagem Flexo-Torsional Possíveis Condições de Contorno

11 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Solução para Coluna Simplesmente Apoiada Rayleigh-Ritz

12 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Solução para Coluna Simplesmente Apoiada

13 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Solução para Coluna Simplesmente Apoiada

14 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Coluna de Seção com um Eixo de Simetria

15 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Flambagem Inelástica e Outras C. de Contorno O cálculo da carga crítica deve ser feito por um processo iterativo: a) suponha a coluna falhando no regime elástico: E, G b) use as Eqs. (3.38), (3.31) e (3.32) para achar P cr c) calcule as tensões normais e de cisalhamento: f n = P c r / A, f s = f n / 2 (lembra do círculo de Mohr? A tensão máxima de cisalhamento para um estado uniaxial de tensão normal é a metade desta!) d) calcule E t e G t aplicáveis nestes níveis de tensão (o modelo de Ramberg-Osgood pode ser utilizado para este fim) e reinicie de b) O processo pode ser terminado quando a diferença relativa entre cargas críticas calculadas em dois passos sucessivos for menor do que 2%.

16 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Tratamento de Caso Prático

17 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Constante Elástica em Torção

18 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Constante Elástica em Translação - k x

19 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Constante Elástica em Translação - k y

20 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Estabilidade Flexo-Torsional Generalizada

21 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Solução - Símbolos

22 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Passos da Solução

23 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Passos da Solução

24 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Seção Ponto-Simétrica ou com 2 Eixos de Simetria

25 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Exemplo É necessário iterar

26 EST 41 / AE 213 - ESTABILIDADE DE ESTRUTURAS AERONÁUTICAS – Autor: Prof. Paulo Rizzi - Eng. Aer., Ph. D. Flambagem Lateral de Vigas Para vigas com seção ponto-simétrica ou com dois eixos de simetria
